當前位置： realme品牌成立于2018年5月，專注于生產智能手機和IoT產品，憑借”敢越級”的品牌態度和較高性價比的產品吸引了不少年輕消費群體。
TWS耳機作為當前最火熱的手機配件，已經有不少手機品牌殺入了這一市場，realme也在不久之前發布了自家的首款產品——realme Buds Air 幻耳，據了解它內置了一顆R1低延遲定制芯片，支持入耳檢測、觸控和無線充電，下面就一起來看全網首份完整的拆解報告吧~
一、realme Buds Air 幻耳 開箱
耳機的包裝盒是比較亮的黃色，正面印有耳機的渲染圖和型號“Buds Air”。

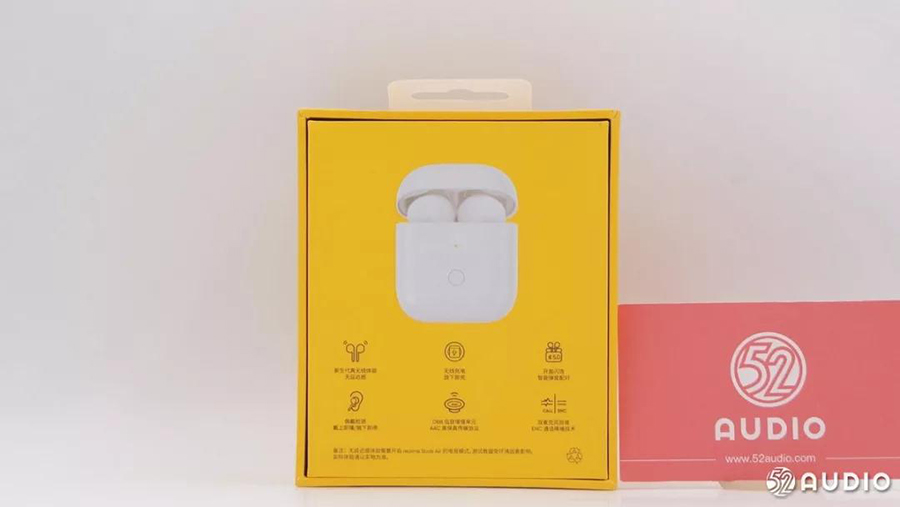

包裝盒背面是充電盒的渲染圖，下方有六個產品的特色功能：低延遲、無線充電、藍牙5.0、佩戴檢測、低音增強單元、雙麥通話降噪。下面還有一行備注：無延遲感體驗需要開啟realme Buds Air的電競模式，測試數據受環境因素影響，實際體驗請以實物為準。
包裝盒底部是部分產品信息：realme 幻耳，型號RMA201，黑色，喇叭尺寸12mm，頻率響應20-20000Hz，額定功率2mW，額定阻抗28Ω±（15％）Ω，靈敏度116dB±3dB，執行標準Q/RM 206-2019，RealMe重慶移動通信有限公司。

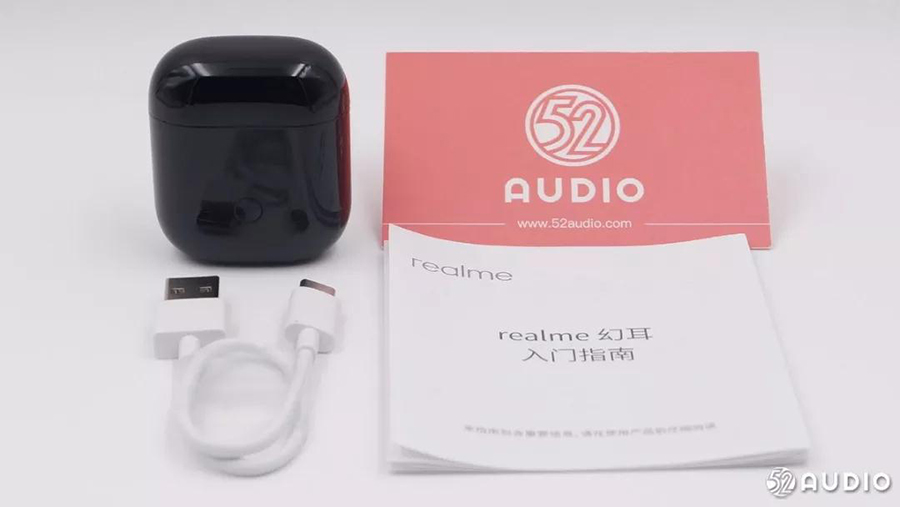

包裝盒內物品，耳機和充電盒，充電線以及入門指南。

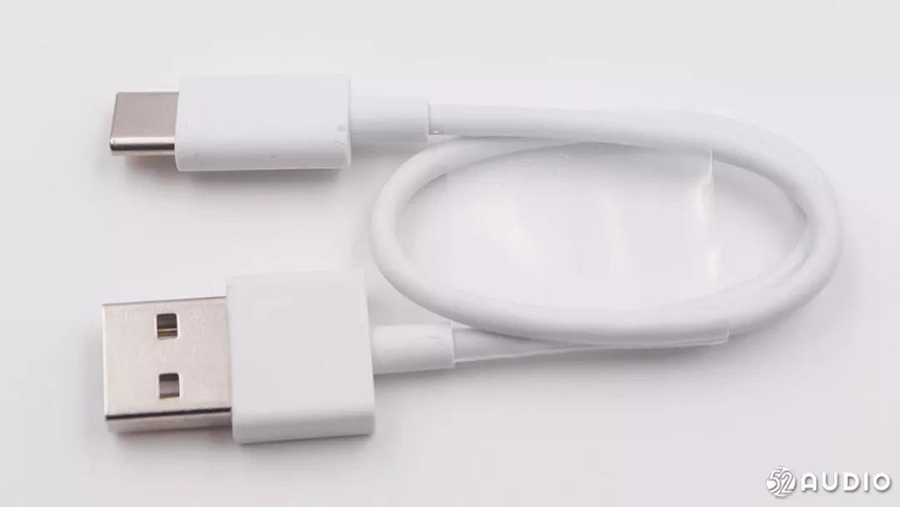

Type-C接口的充電線。
充電盒比較圓潤，配對按鈕位于機身正面。

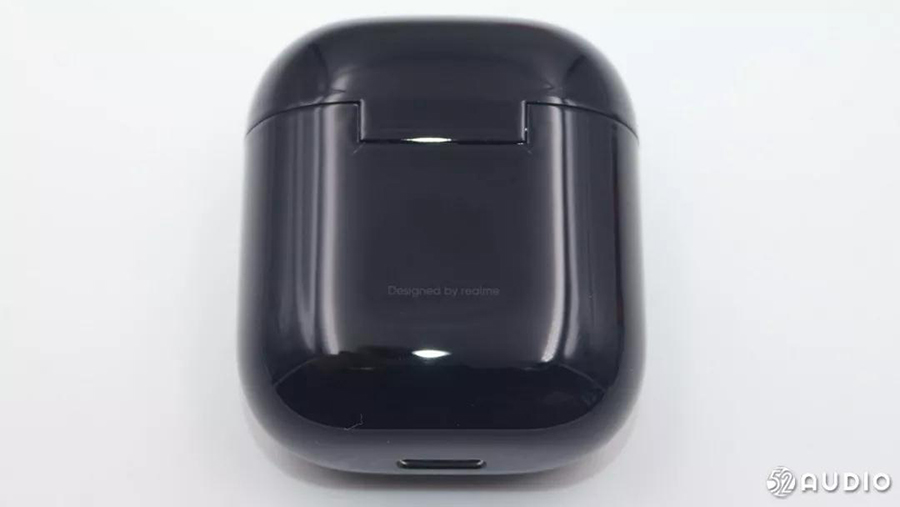

背面有一行小字“Designed by realme”。

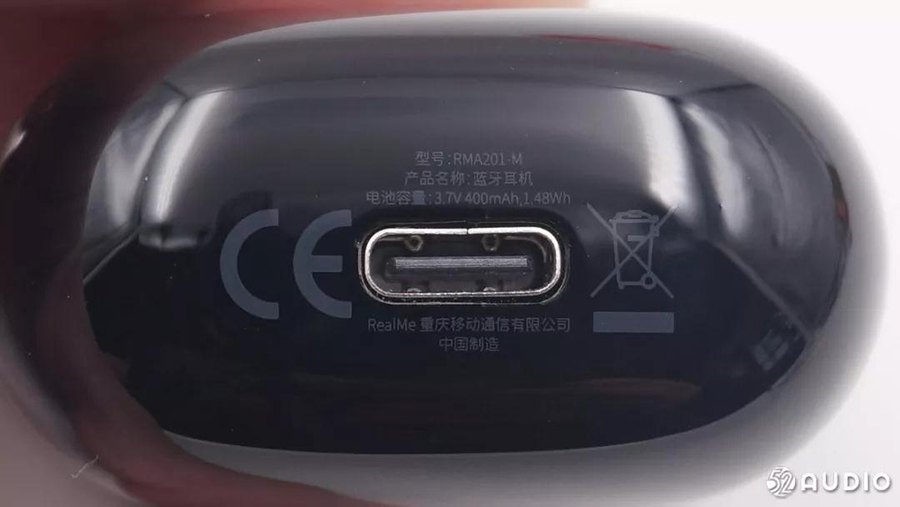

Type-C充電接口位于機身底部，還印有部分信息，型號：RMA201-M，產品名稱：藍牙耳機，電池容量：3.7V、400mAh、1.48Wh，RealMe重慶移動通信有限公司，中國制造。

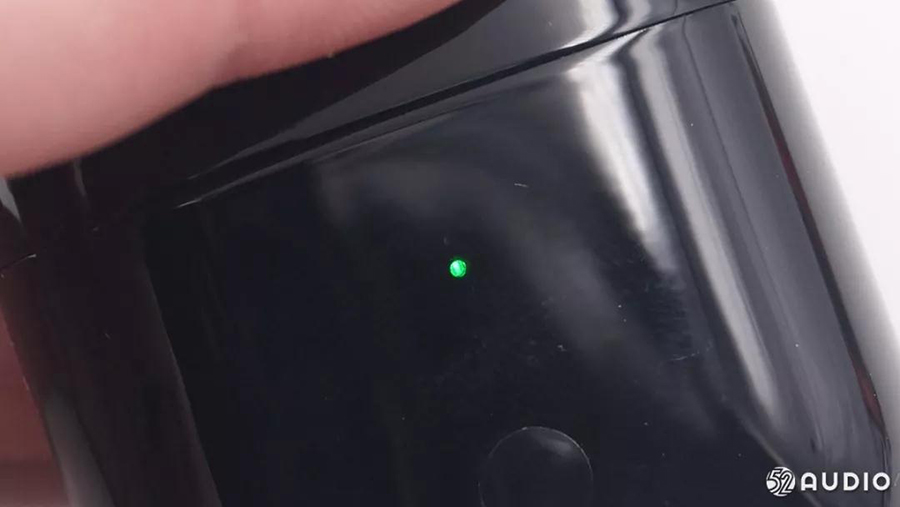

充電盒正面還有一個LED指示燈，黑色版本的不太容易發現。

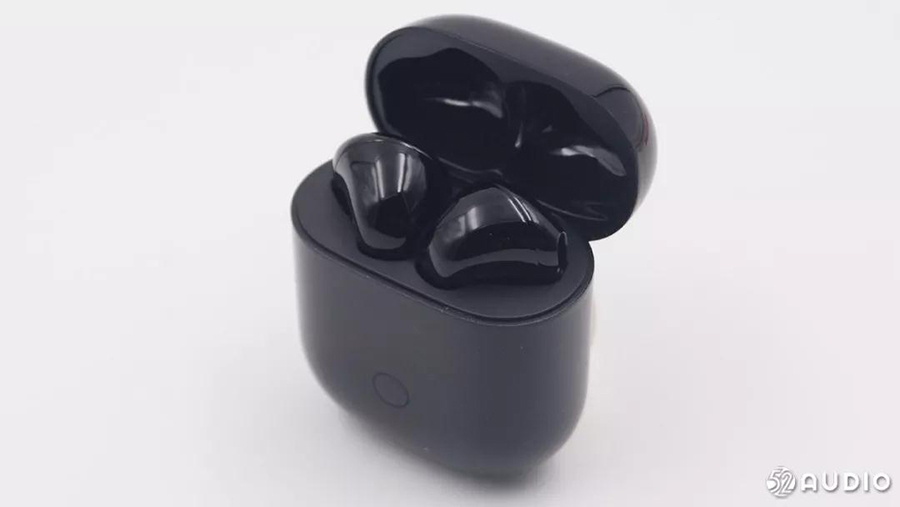

打開充電盒看到耳機。

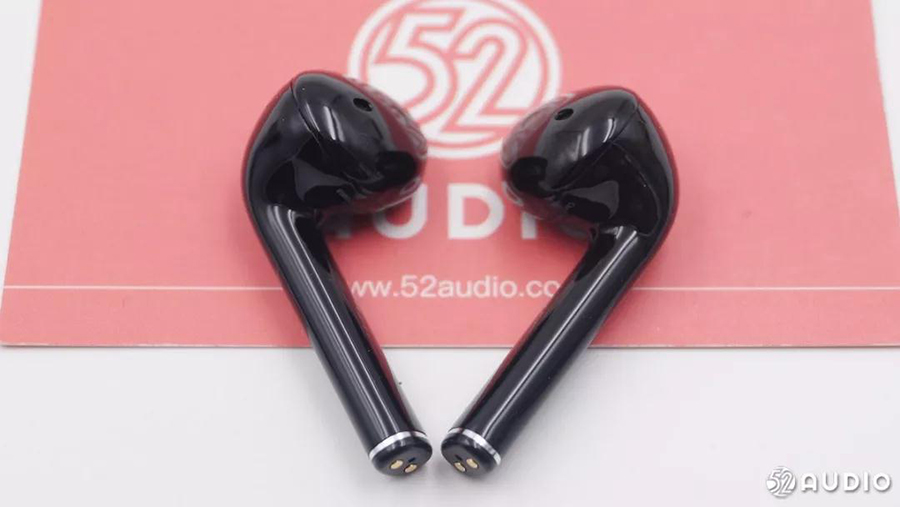

耳機的充電觸點位于耳機柄底部。

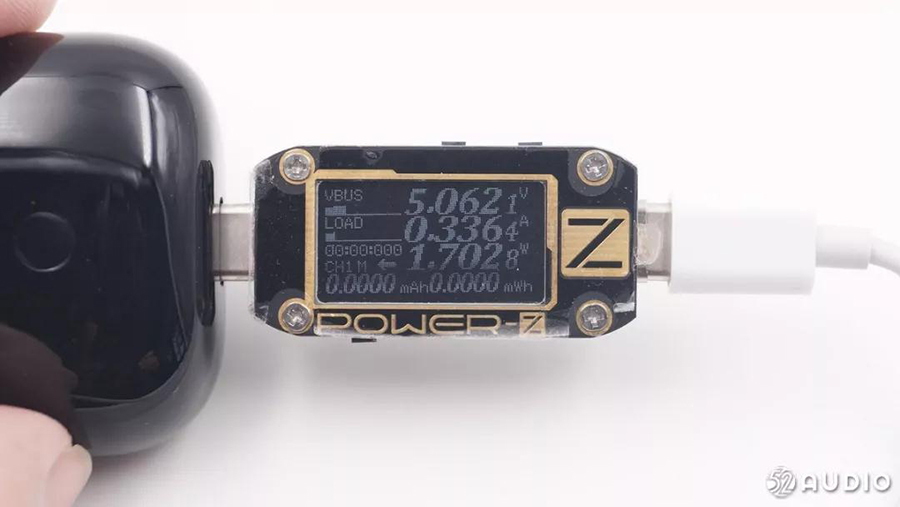

我愛音頻網采用ChargerLAB POWER-Z KM001C 對realme Buds Air 幻耳進行有線充電測試，充電電壓5.062V，電流0.336A。

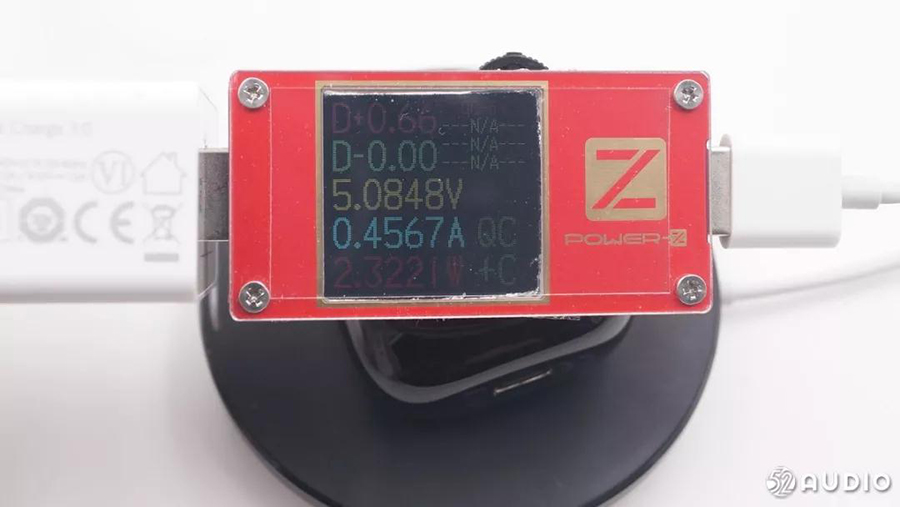

我愛音頻網采用ChargerLAB POWER-Z KT001 對realme Buds Air 幻耳進行無線充電測試，充電電壓5.0848V，電流0.4576A。

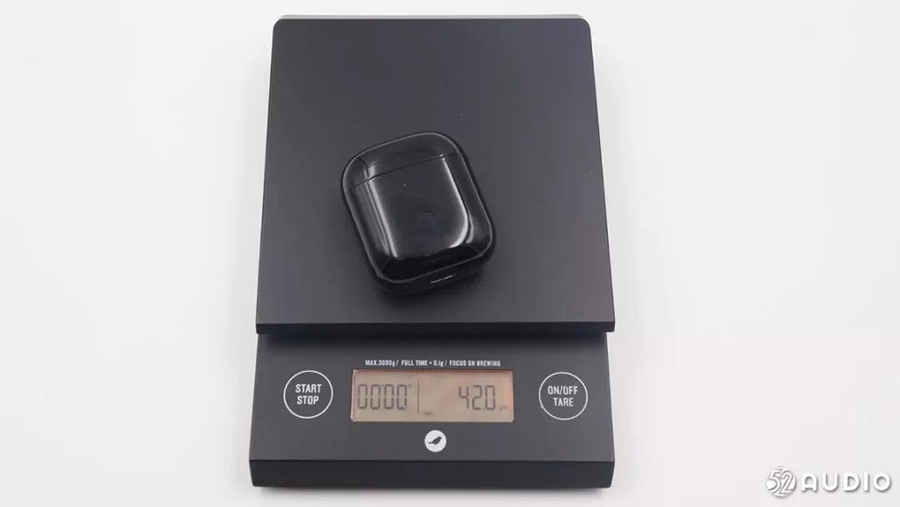

耳機和充電盒重42克。

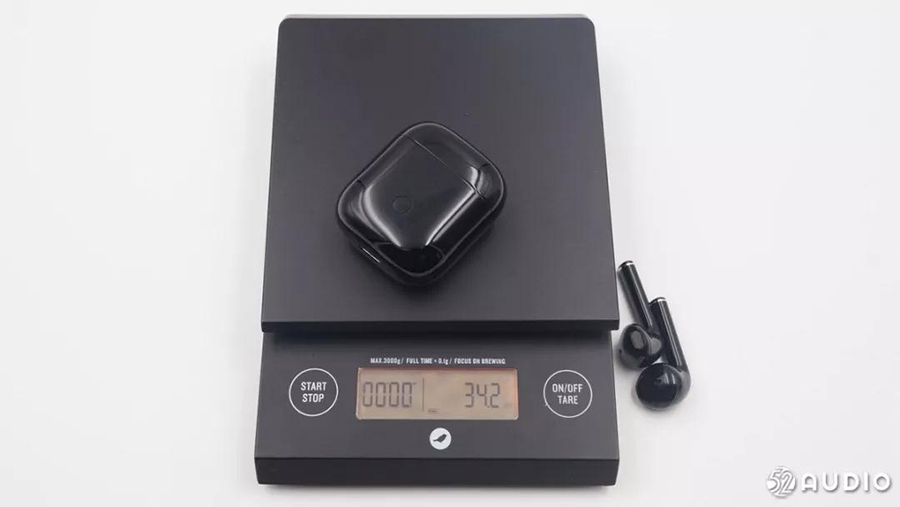

充電盒重34.2克。

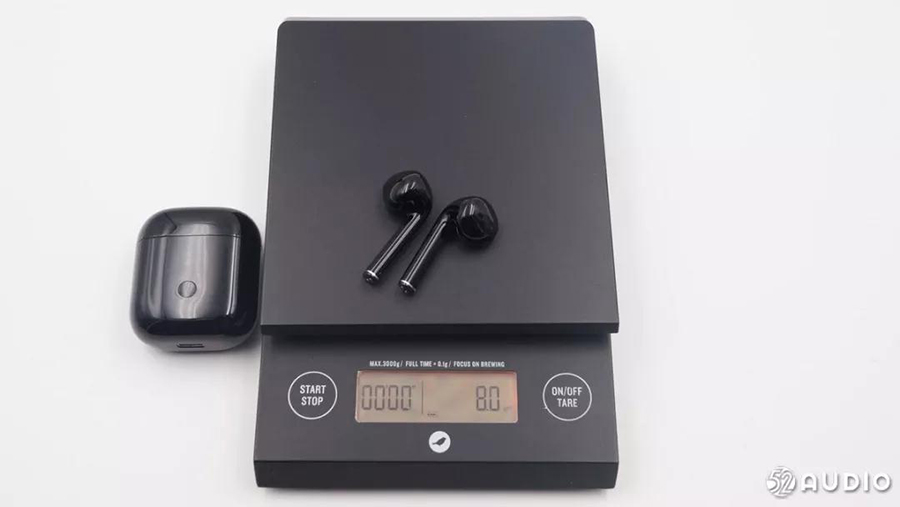

耳機重8克。
二、realme Buds Air 幻耳 拆解
先來拆解充電盒。

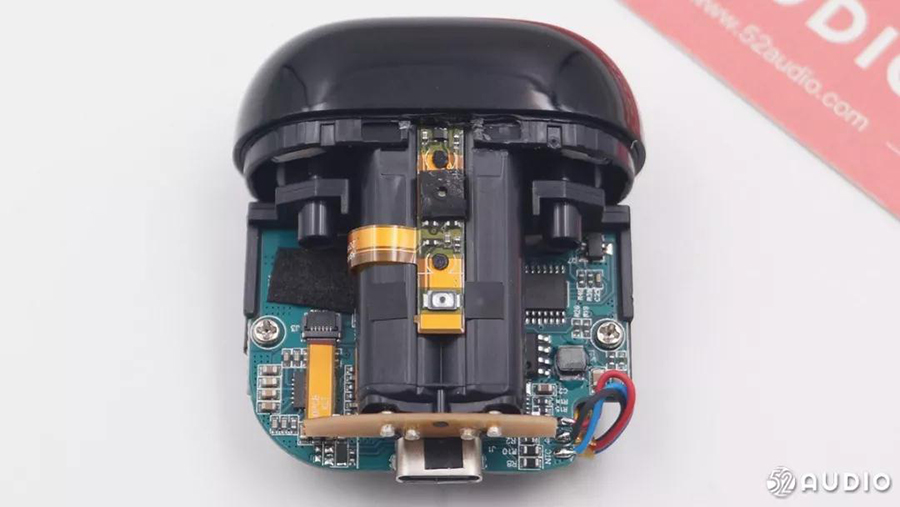

充電盒內部，正面是配對按鍵和指示燈所在的排線。

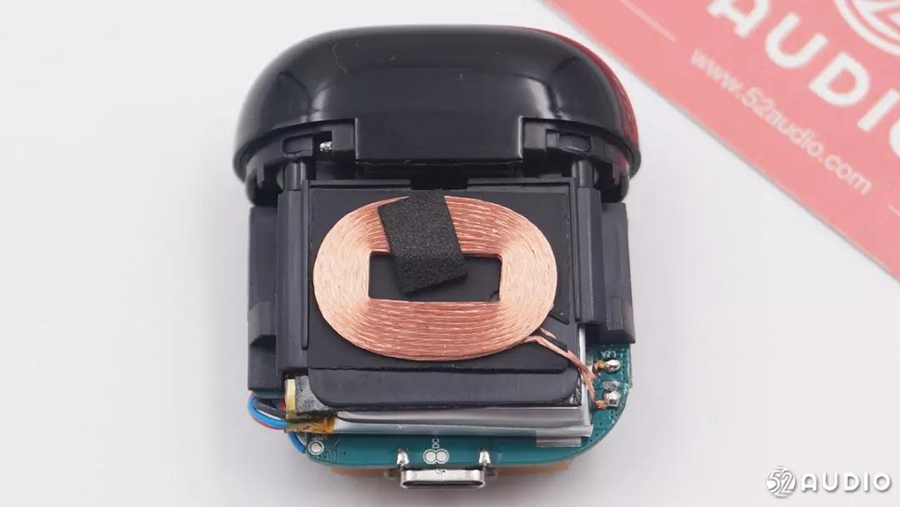

充電盒背面是無線充電線圈。
排線插頭的背面貼有泡棉膠帶。

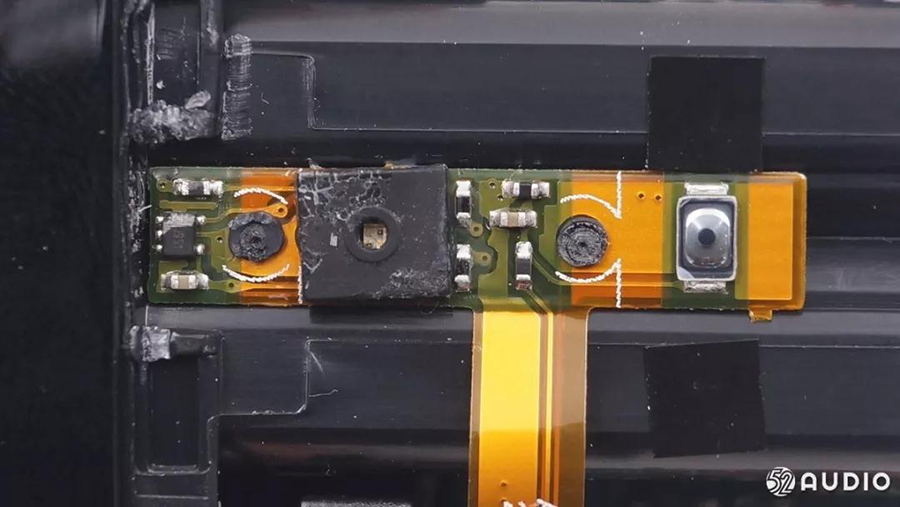

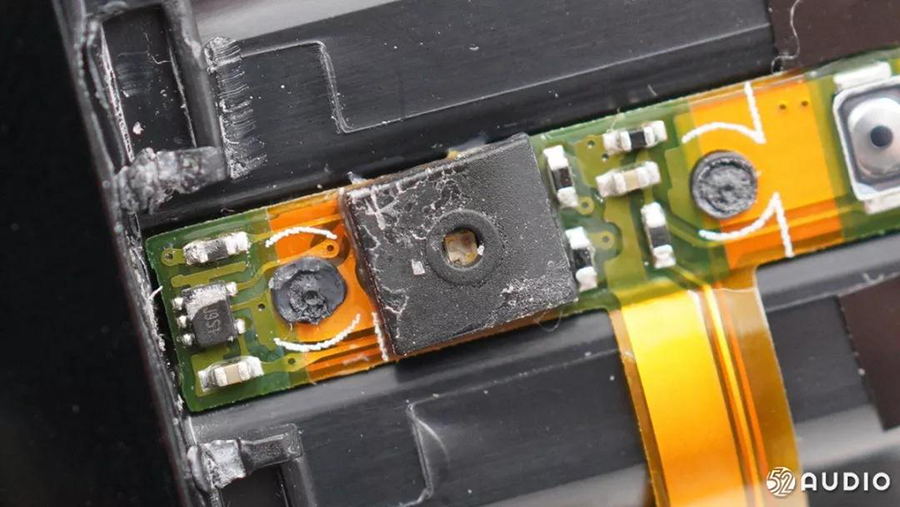

霍爾元件、LED、微動按鍵副板。

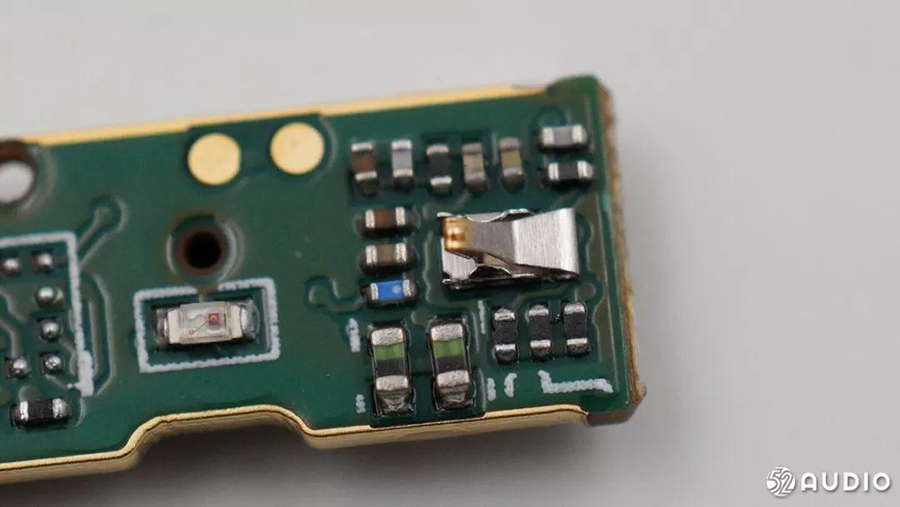

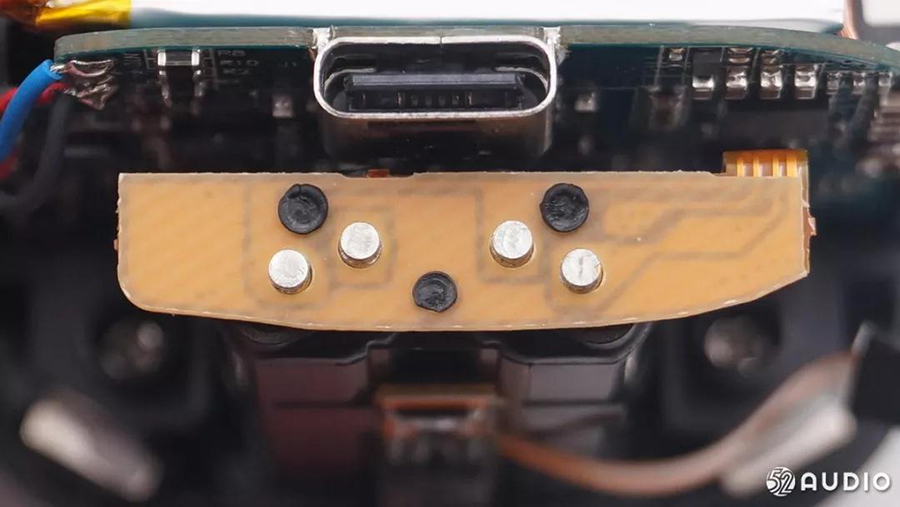

耳機充電觸點也有單獨的電路板。

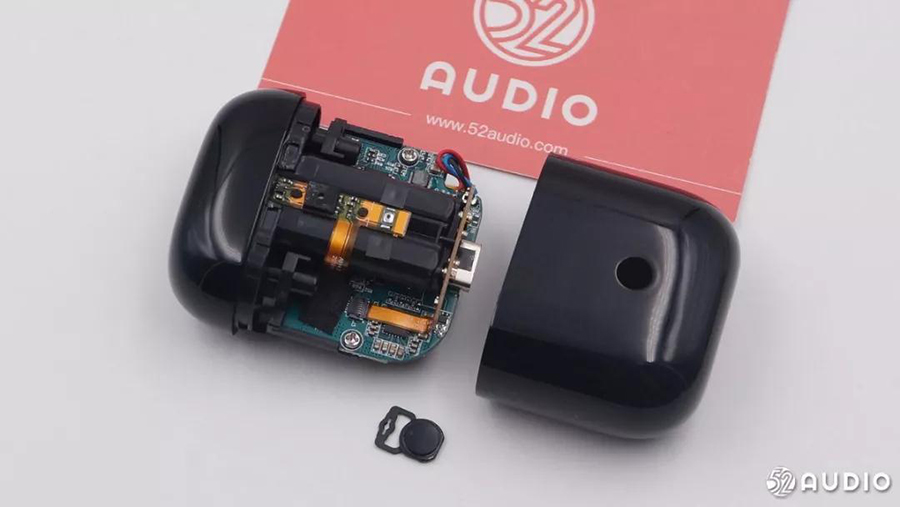

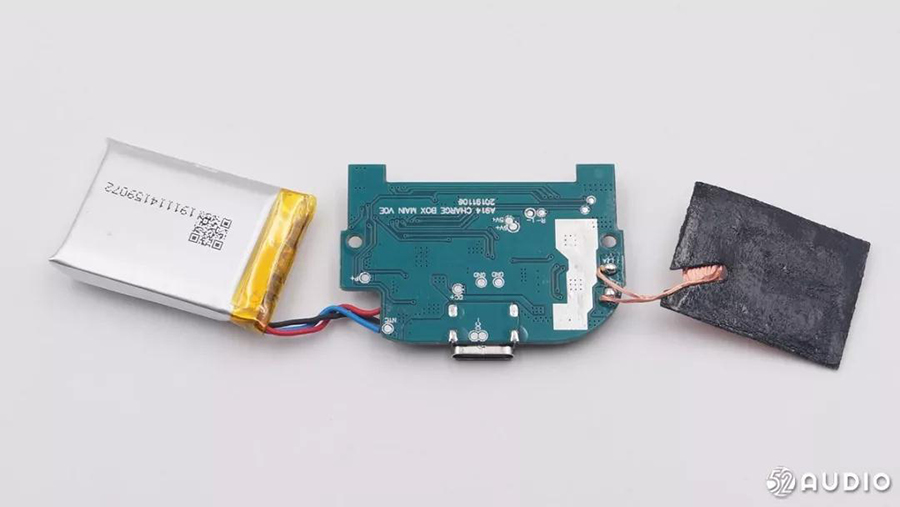

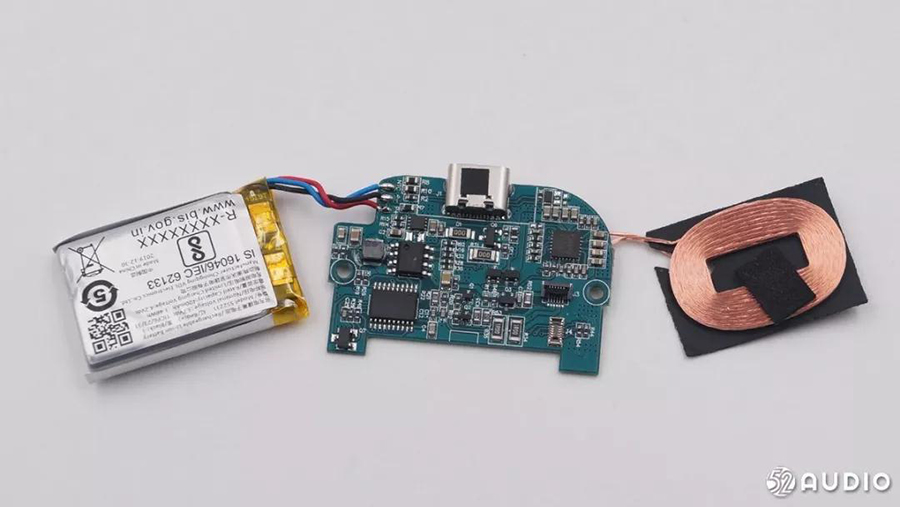

充電盒結構一覽。
主板正面特寫。
主板背面特寫。
無線充電線圈特寫，多股細漆包線并繞。
充電盒電池來自重慶紫建， 型號：552231，標稱電壓：3.7V，額定容量：400mAh，1.48Wh，充電限制電壓：4.2Vdc。
據我愛音頻網拆解了解到，目前已有華為、小米、魅族、OPPO、小鳥音響等知名品牌大量采用紫建電子的電池。

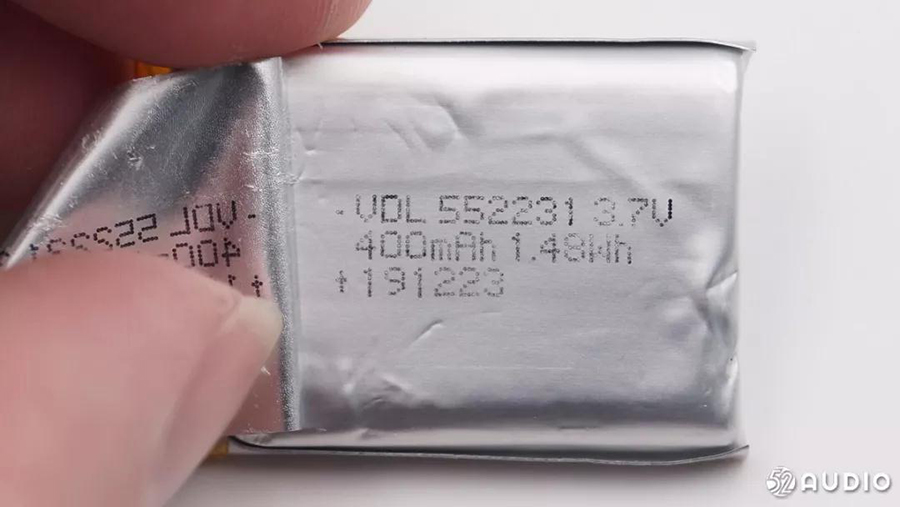

貼紙下方電池上印有VDL（維都利，重慶紫建母公司）552231，3.7V，400mAh，1.48Wh。

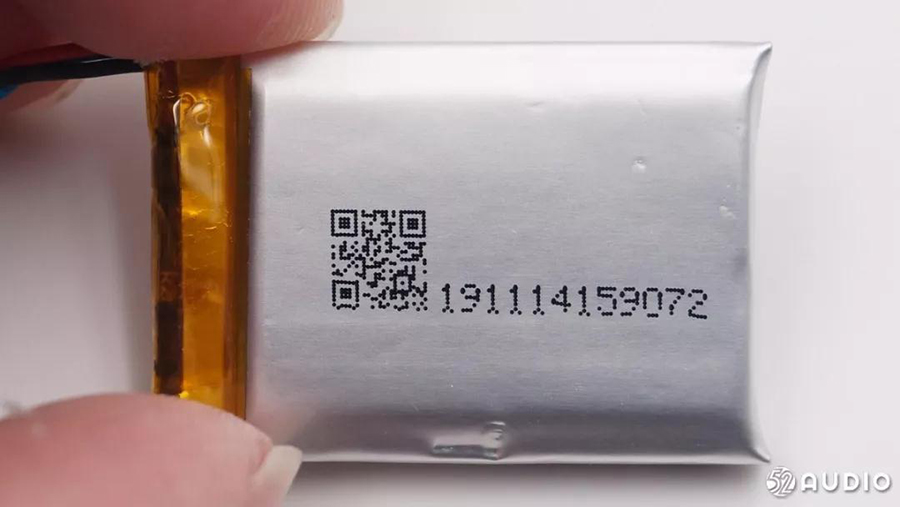

電池背面是二維碼和編號信息。

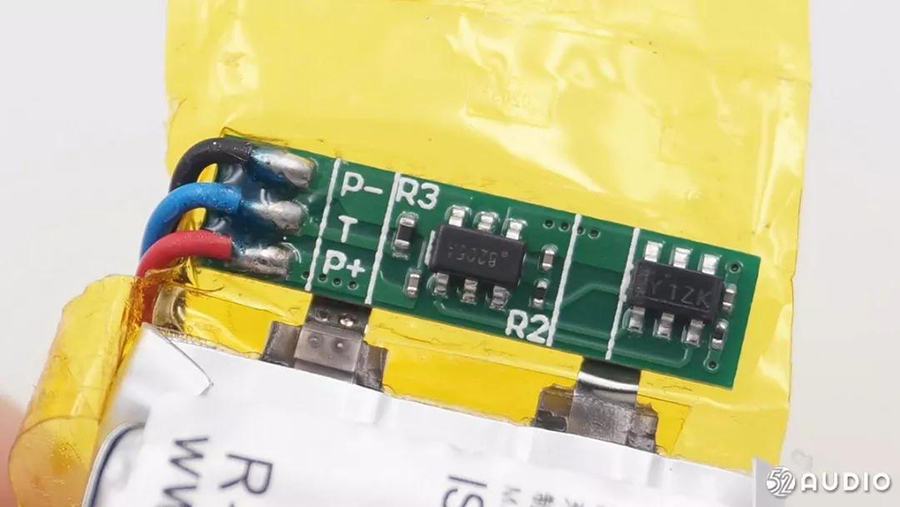

電池保護電路特寫。

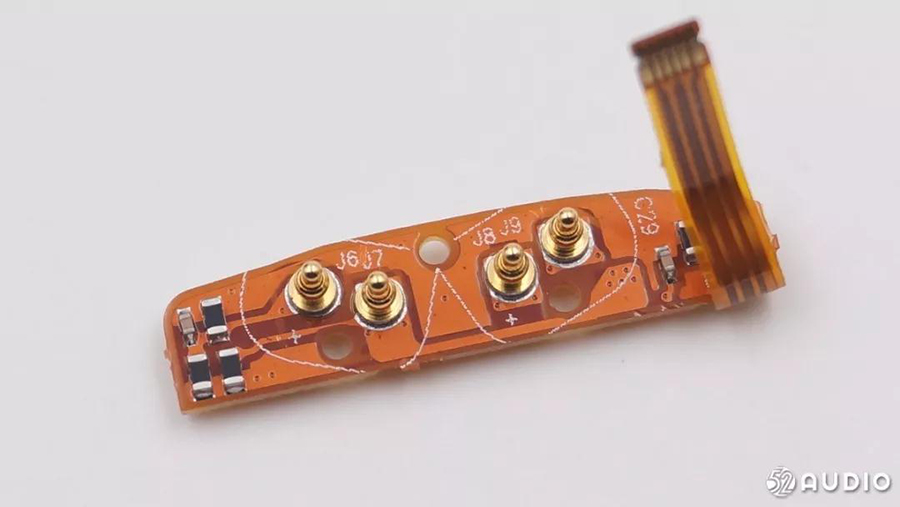

充電觸點所在的小板，通過排線與主板相連。

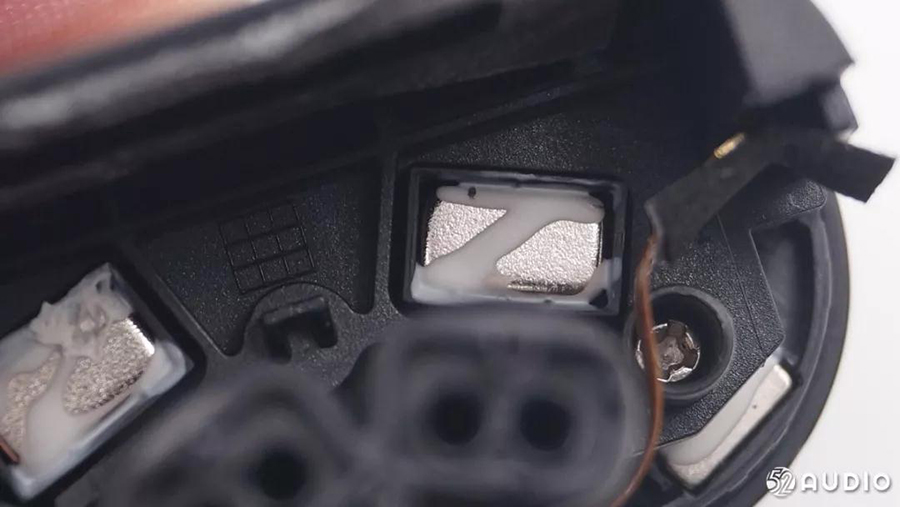

充電盒內側的磁鐵，兩個用于吸附耳機，兩個用于吸附盒蓋。
排線上的微動按鍵特寫。

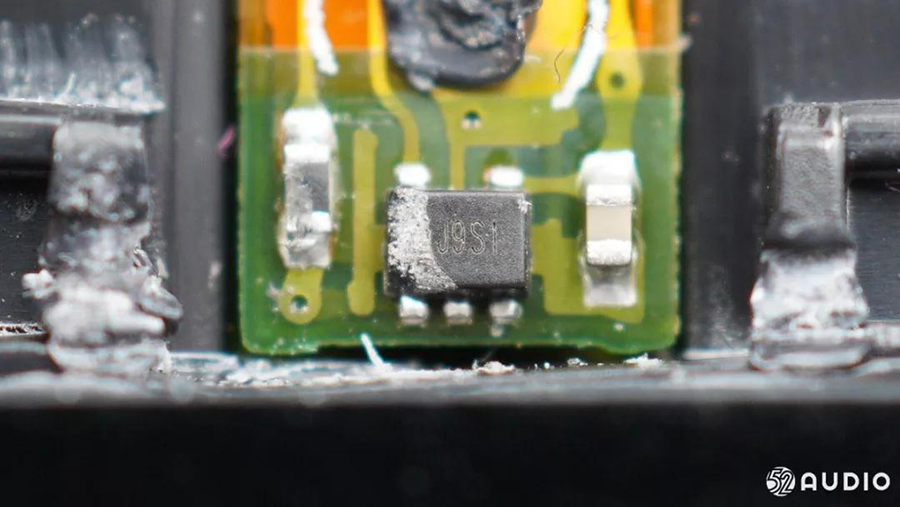

絲印J9SI的霍爾元件。
LED指示燈有保護罩，防止漏光。
RGB LED指示燈特寫。

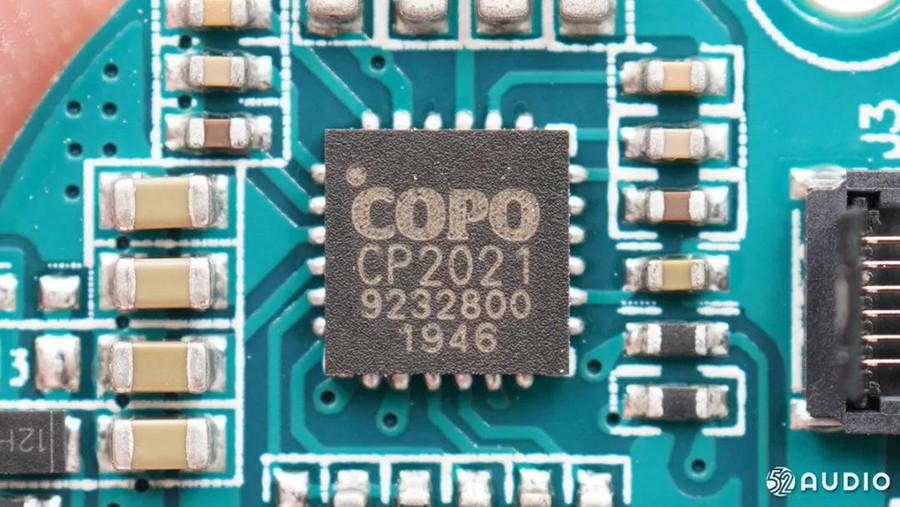

酷珀微 CP2021 全集成無線充電接收端，可提供2.5W輸出，為耳機充電盒進行無線充電。
酷珀微 CP2021 詳細資料。

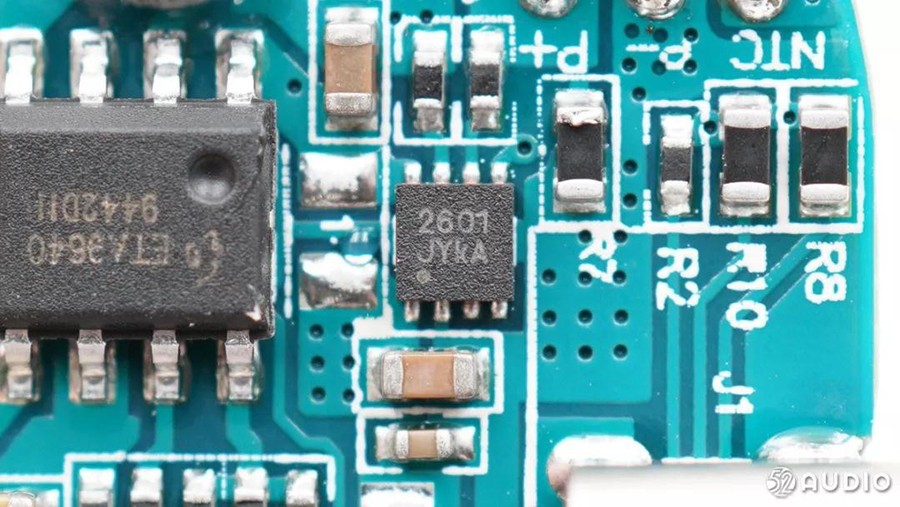

絲印2601的鋰電池充電器前端保護IC。

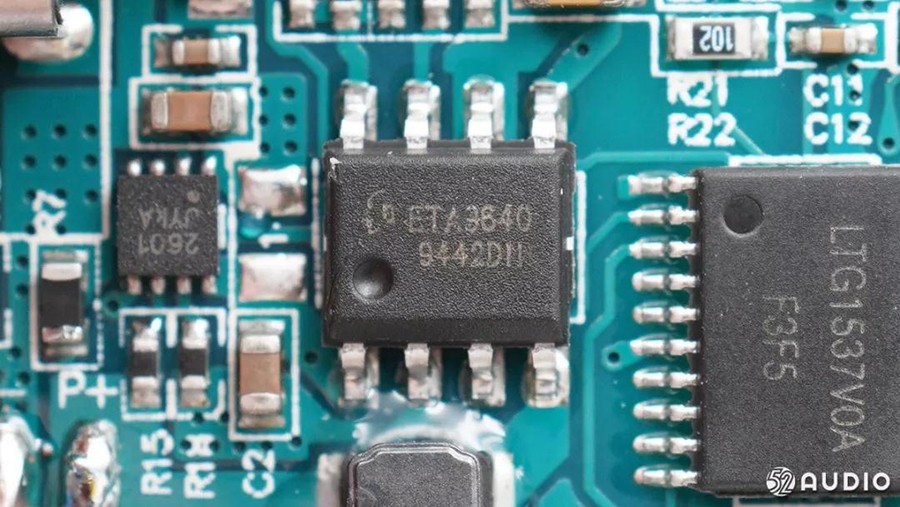

鈺泰 ETA9640 電源管理IC，1A充放電，同步整流升壓，內置多種保護功能，適用于移動電源及藍牙耳機充電盒。
據我愛音頻的拆解統計，漫步者，JBL、出門問問、U&I由我等品牌均有大量采用鈺泰的TWS耳機充電盒方案。

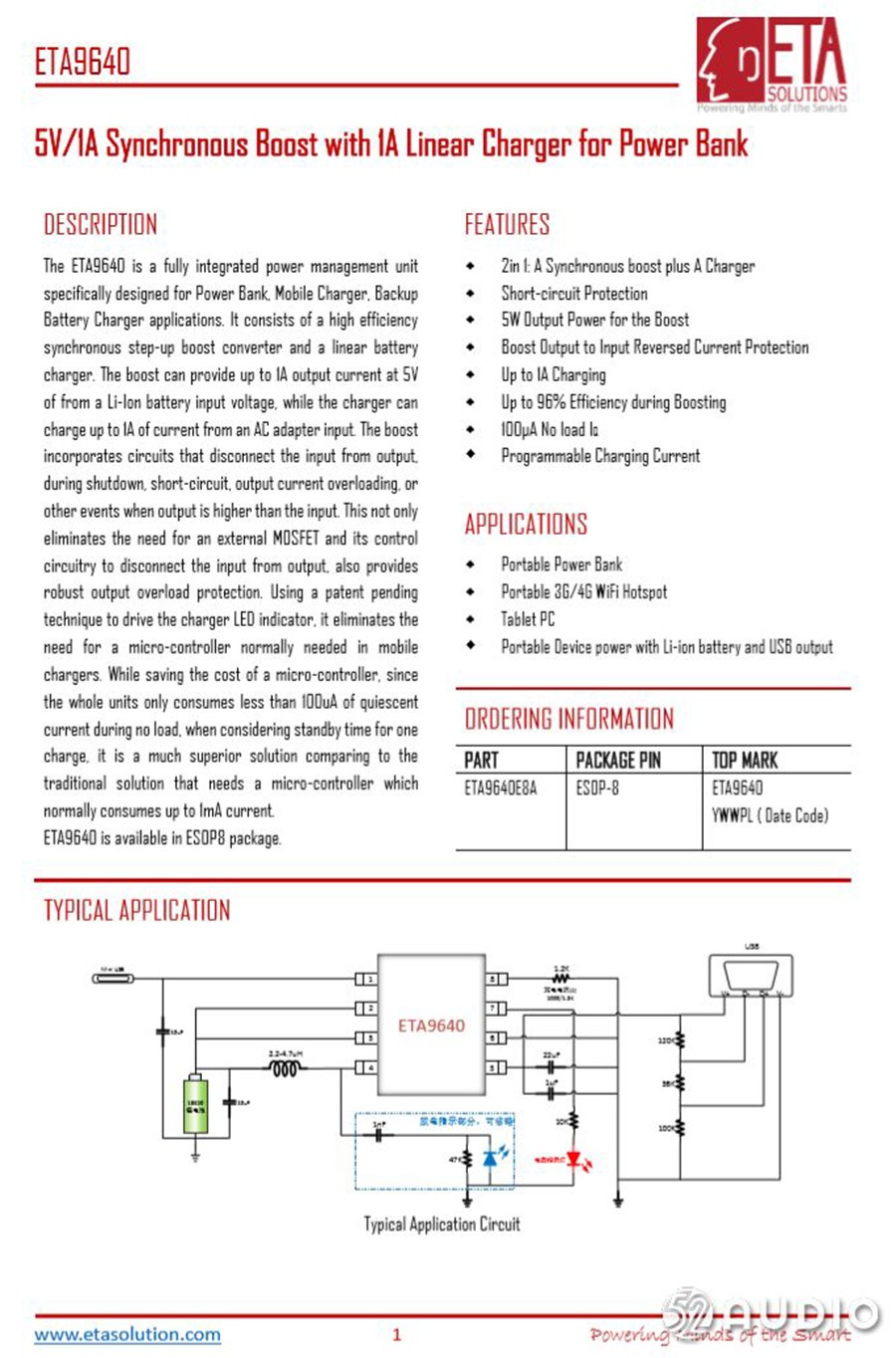

鈺泰 ETA9640 詳細資料。

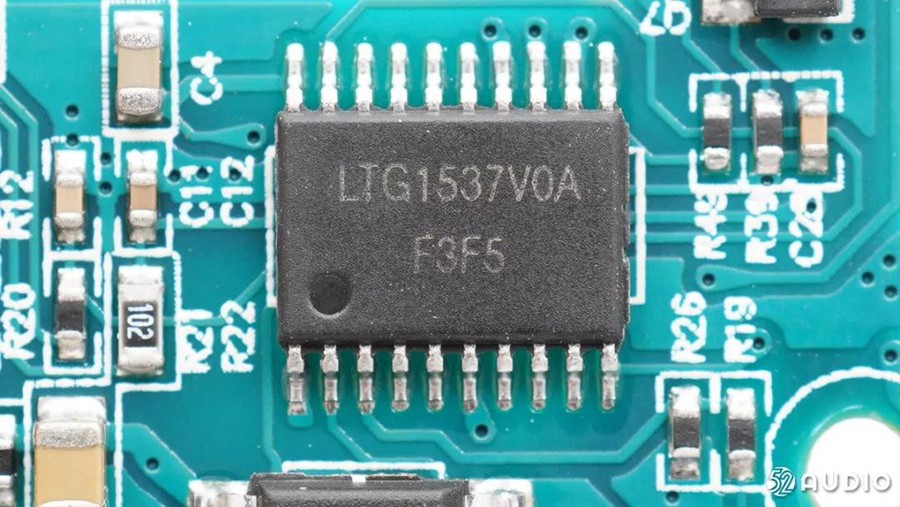

絲印 LTG1537V0A的單片機，負責保護和開蓋檢測功能。
下面開始拆解耳機，耳機柄底部有一銀色的金屬裝飾環。

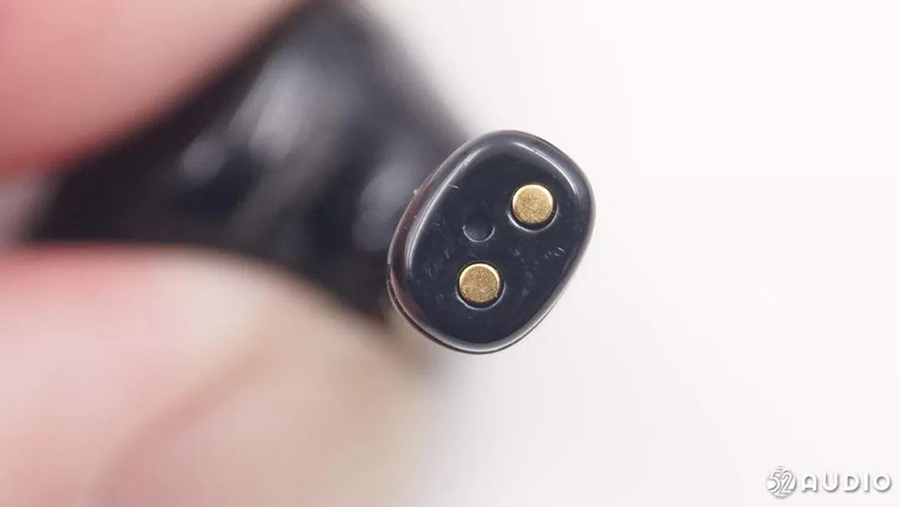

耳機底部是兩個充電觸點和麥克風開孔。
降噪麥克風和耳機指示燈開孔。

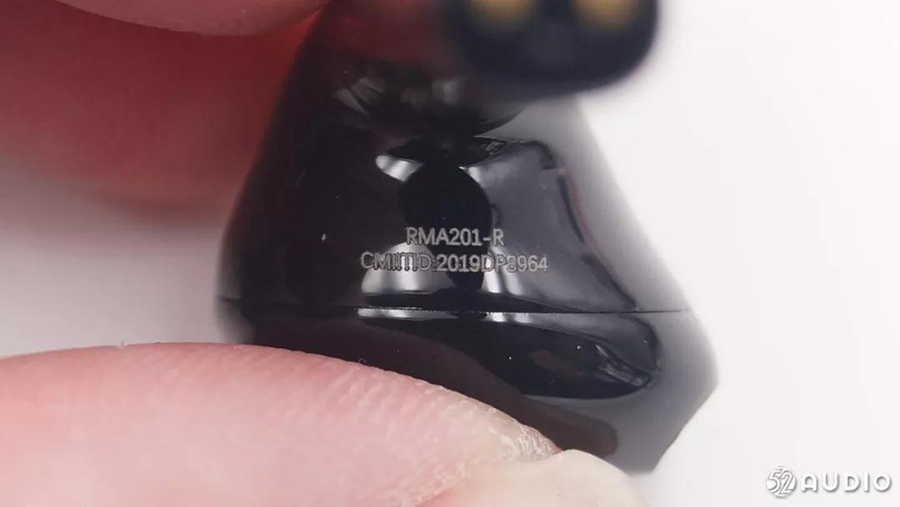

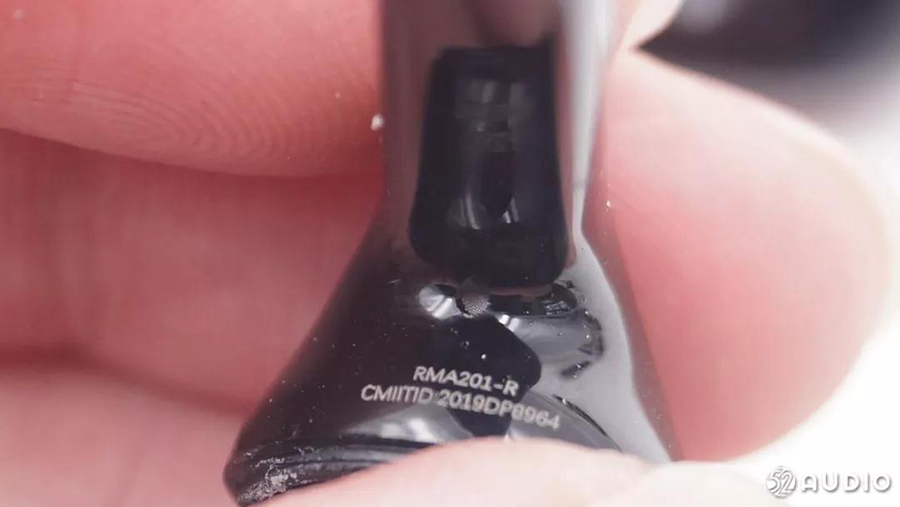

耳機內側耳機內側激光刻有型號 RMA201-R，和CMIIT ID:2019DP8964。

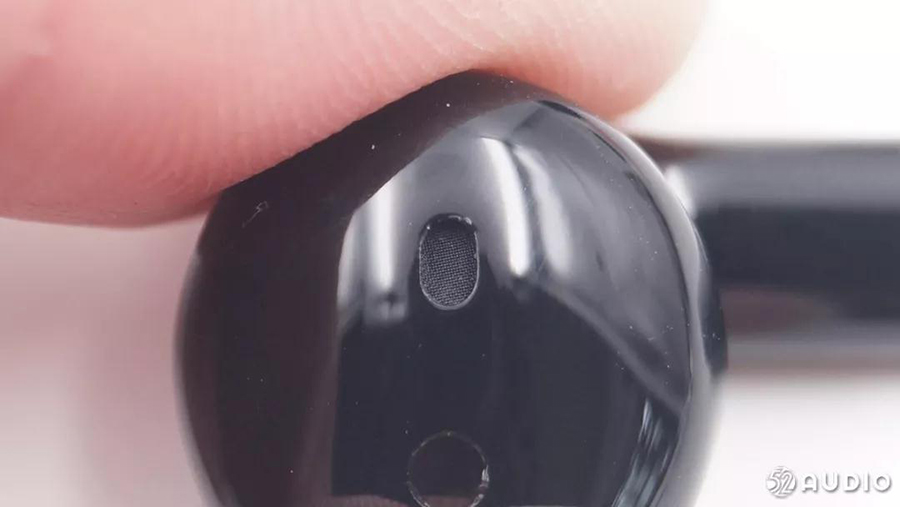

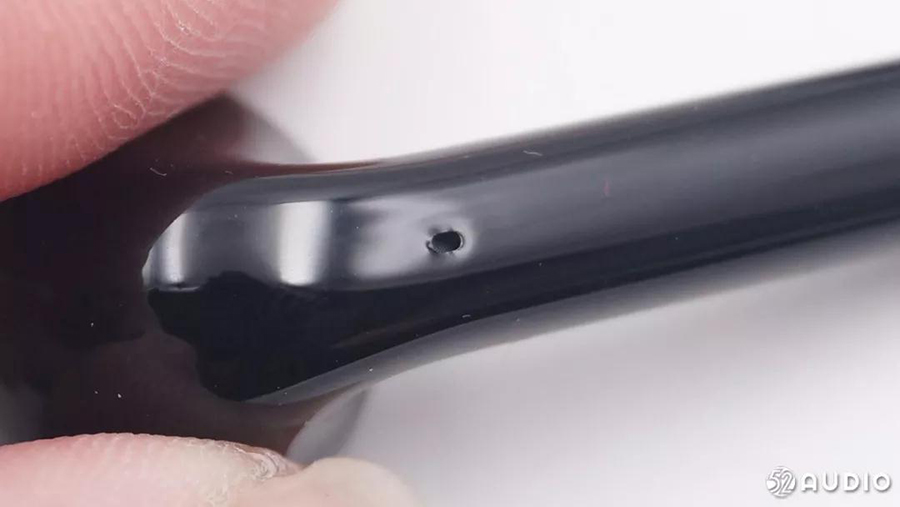

泄壓孔有防塵網。
開孔內部是防塵網。

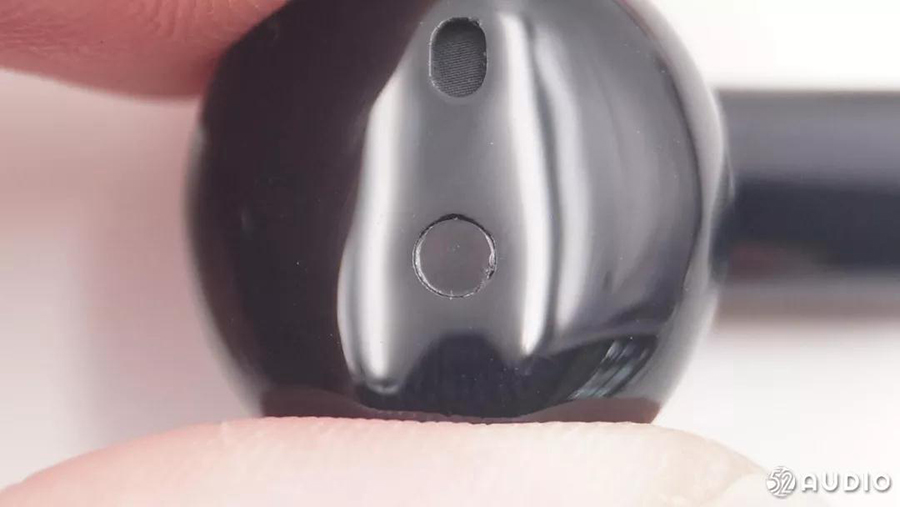

紅外線距離傳感器開窗。

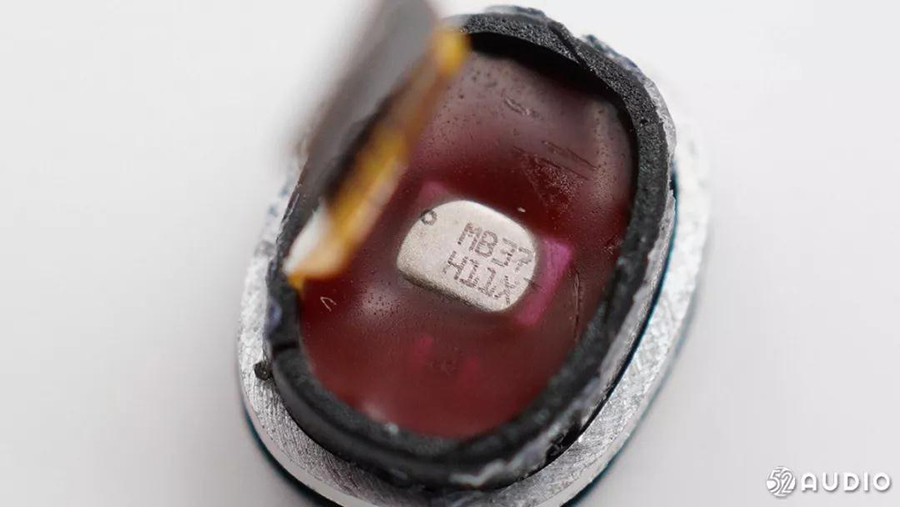

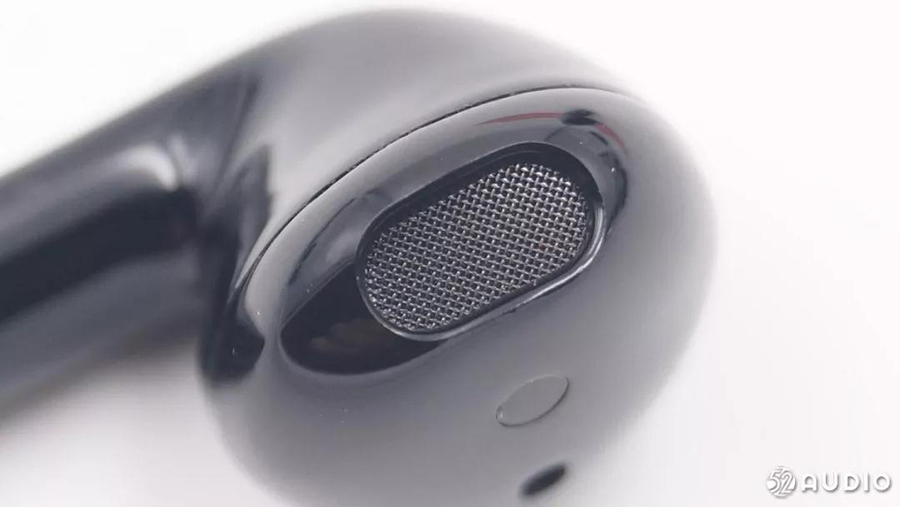

耳機出聲孔的防塵網。

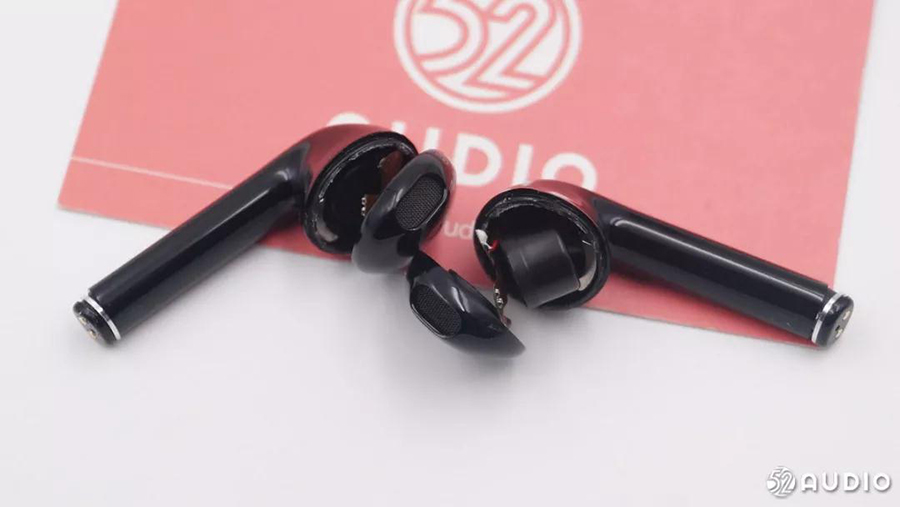

從耳機接縫處打開耳機，耳機內部是一顆電池。

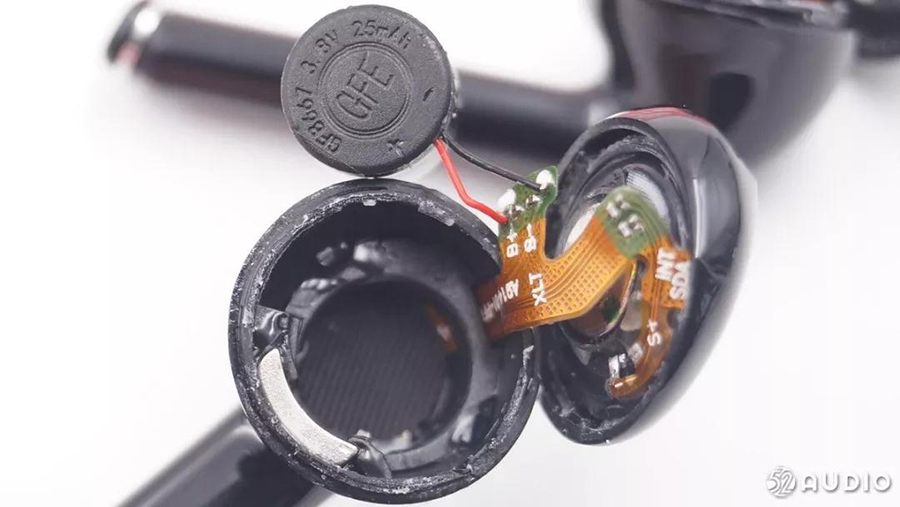

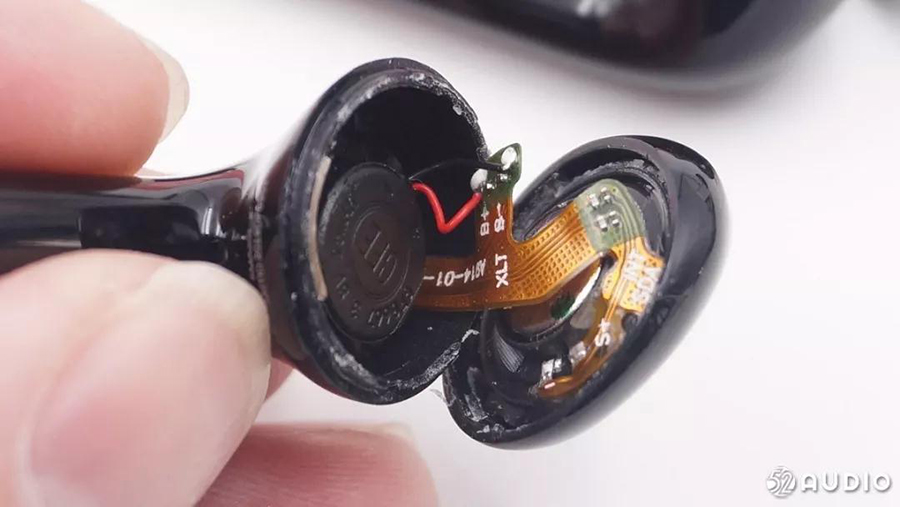

電池和揚聲器都焊接在排線上。
耳機底部膠水固定一塊磁鐵用于吸附和定位耳機。
排線連接到下面的電路板。
電池下面有一層絕緣片。

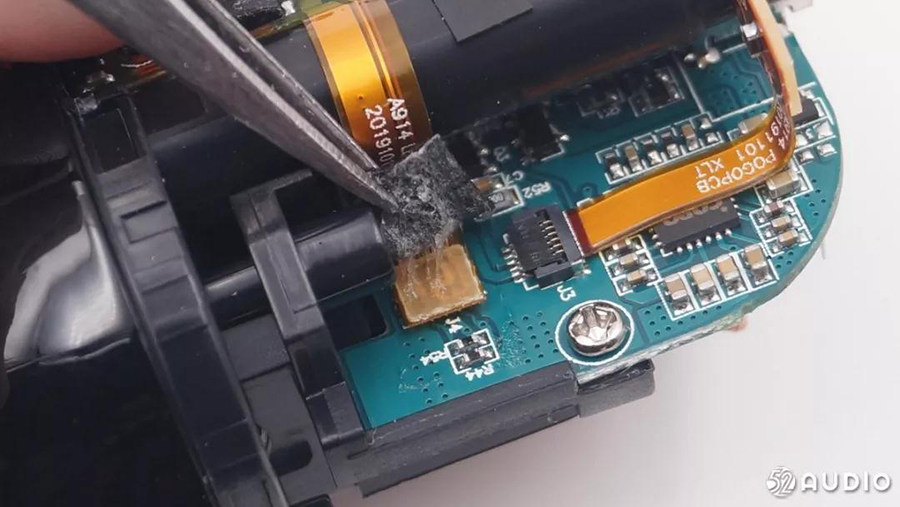

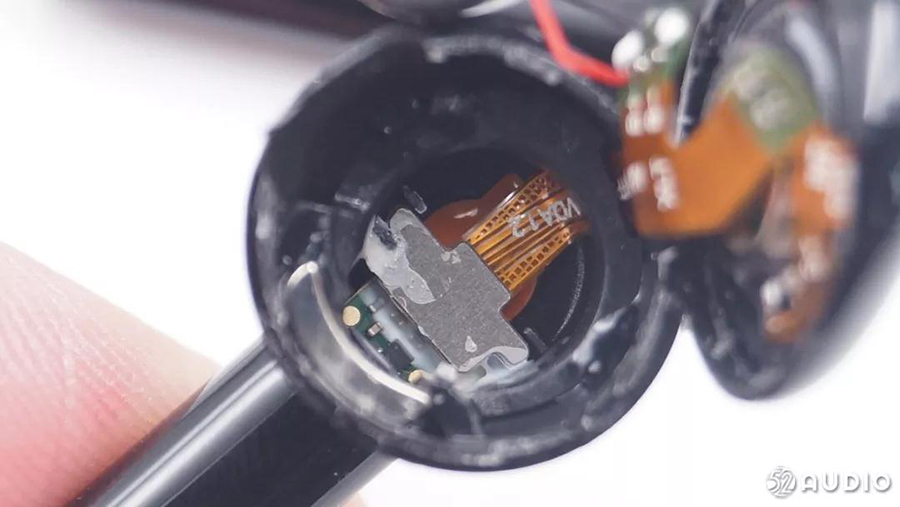

取下絕緣貼片，露出排線插頭。
從底部拆解開耳機，取出電路板。

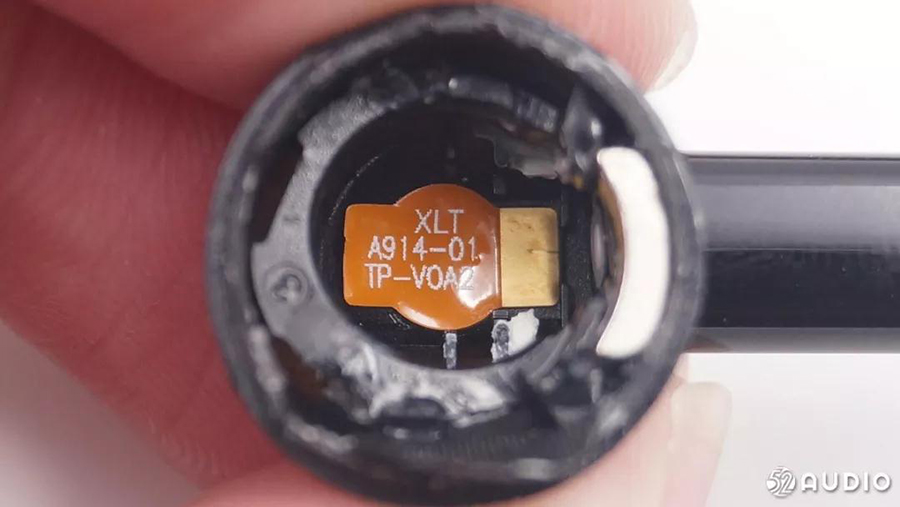

觸摸金屬貼片。

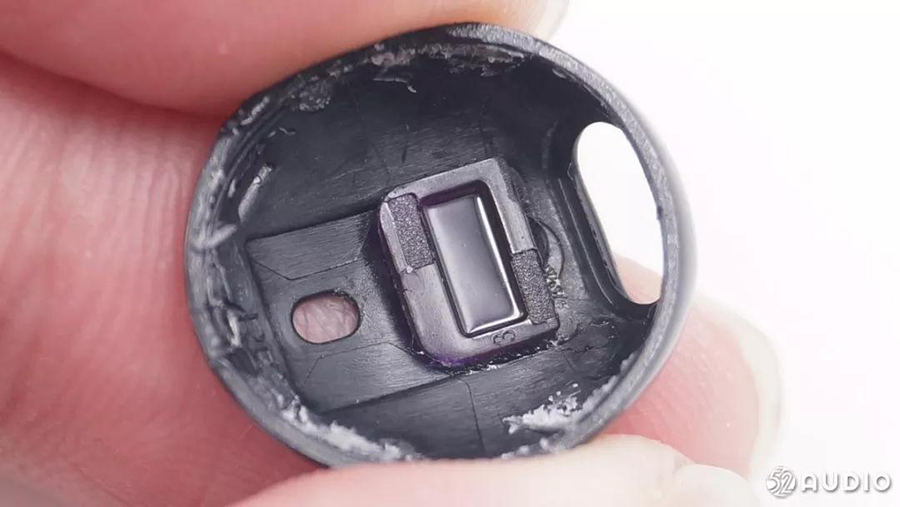

紅外線距離傳感器開窗特寫。

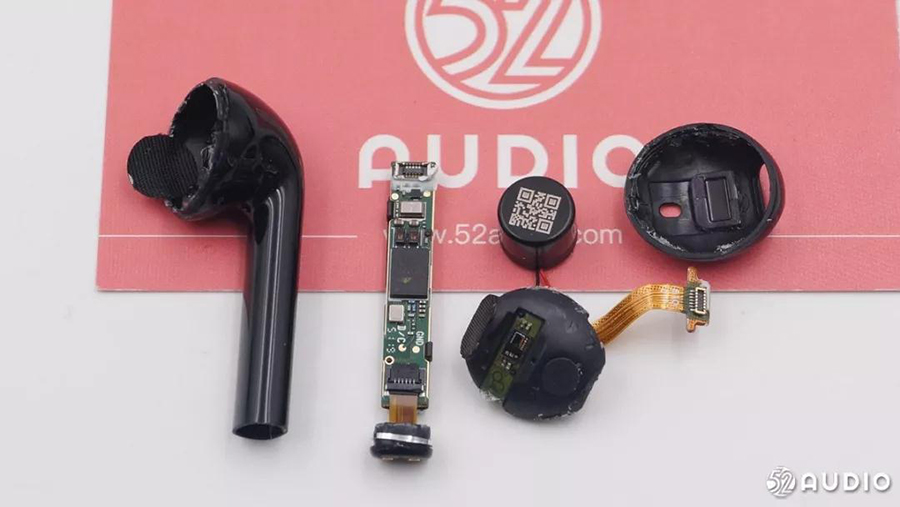

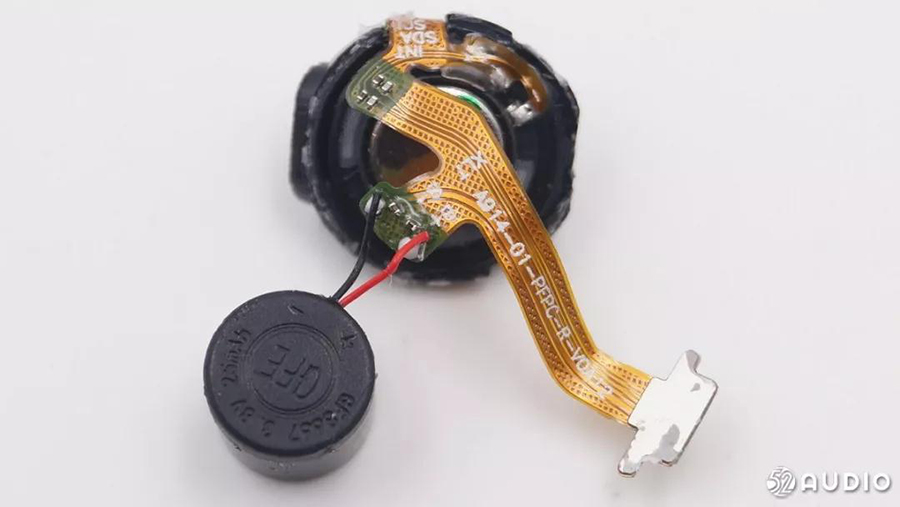

電池、單元、紅外傳感器組件展示。

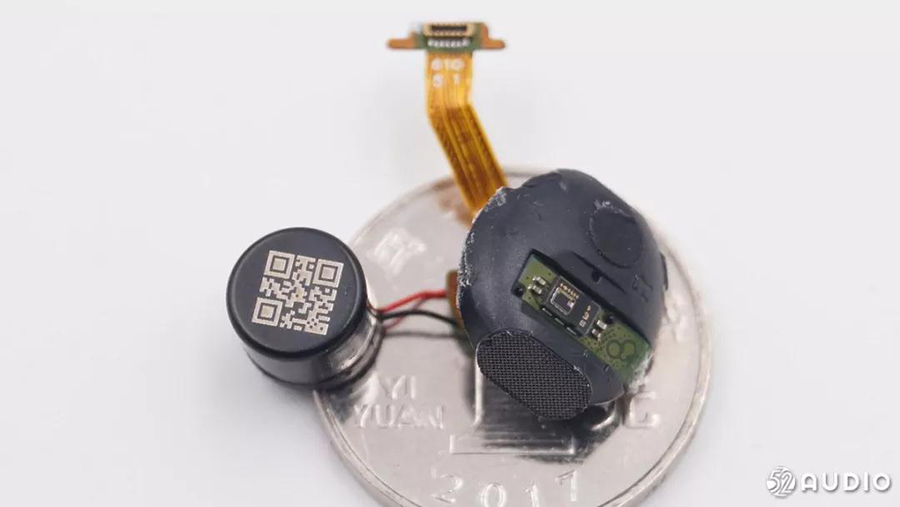

組件與一元硬幣對比，揚聲器蓋板上貼有紅外線距離傳感器。
０

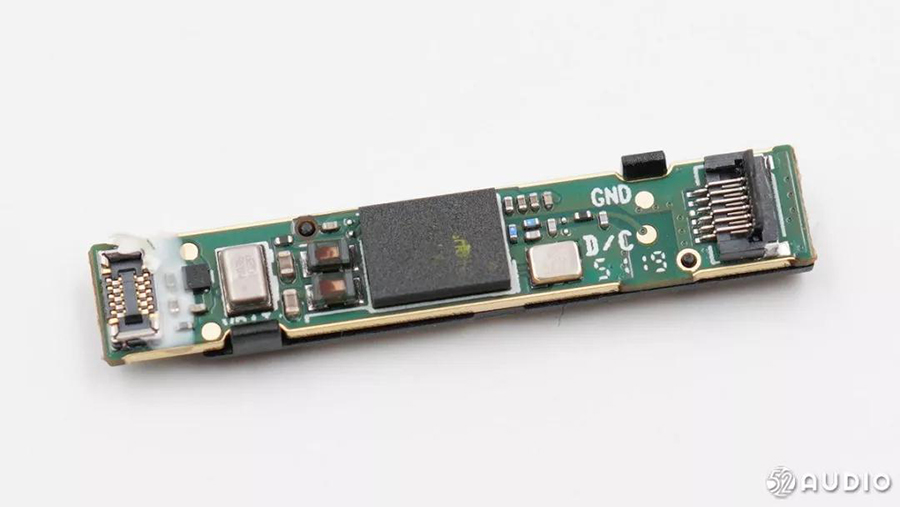

耳機主板正面特寫。

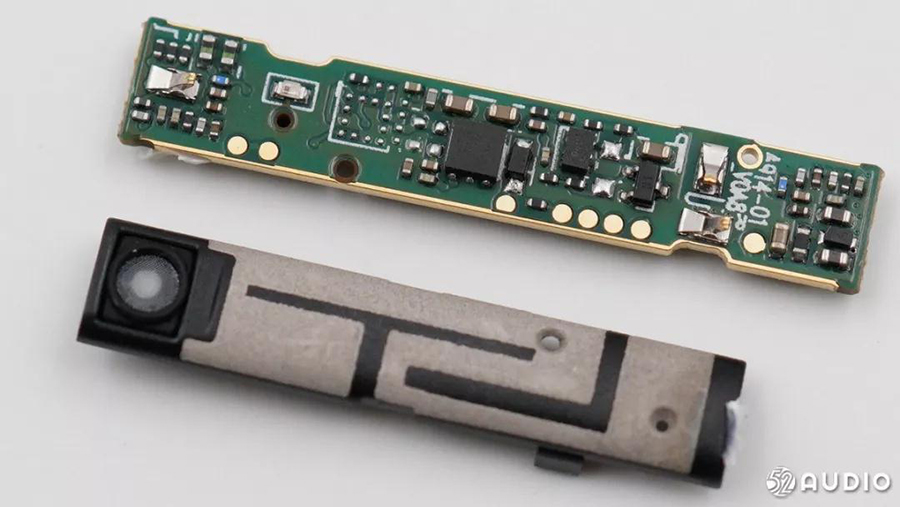

電路板背面是藍牙天線和降噪麥克風，指示燈開孔。

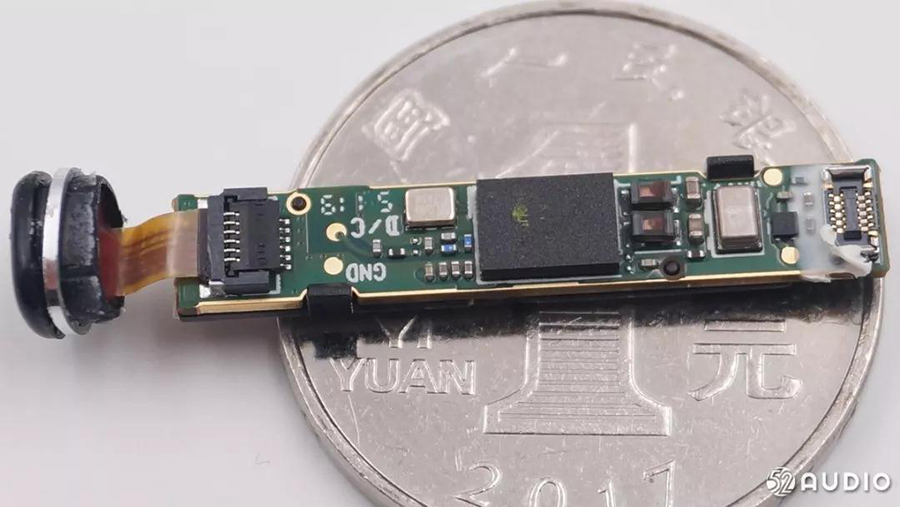

主板與一元硬幣的尺寸對比。
充電觸點和麥克風采用ZIF排線連接到主板上。

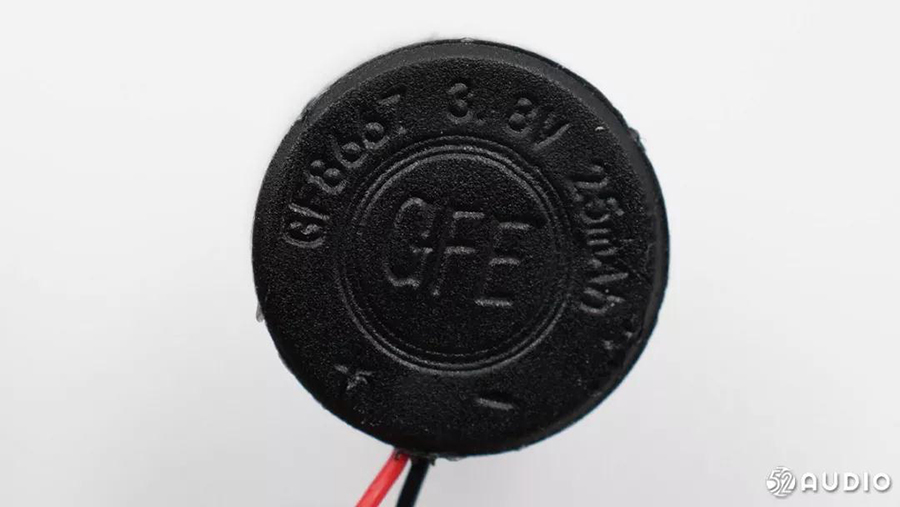

電池為新余贛鋒電子GF+扣式電池，結合自主專利特點，開發GF8667新品，最小容量25mAh，典型28mAh，直接內置導線輸出，可以節省耳機的裝配空間。
據我愛音頻網拆解了解到，JBL T280TWS 真無線入耳式耳機也采用了贛鋒鋰業的GF+扣式電池。

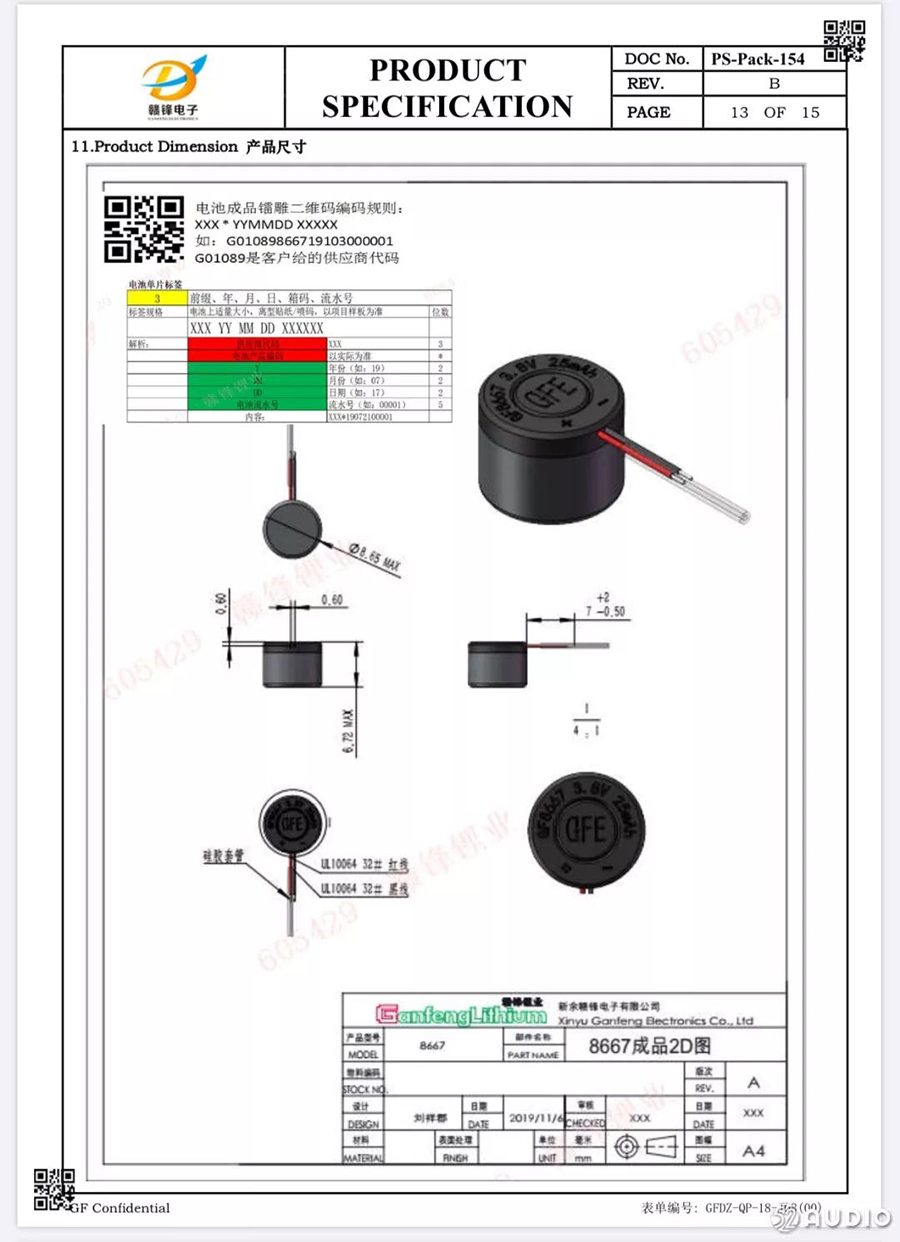

GF8667 資料圖。
排線直接焊接在揚聲器單元上。

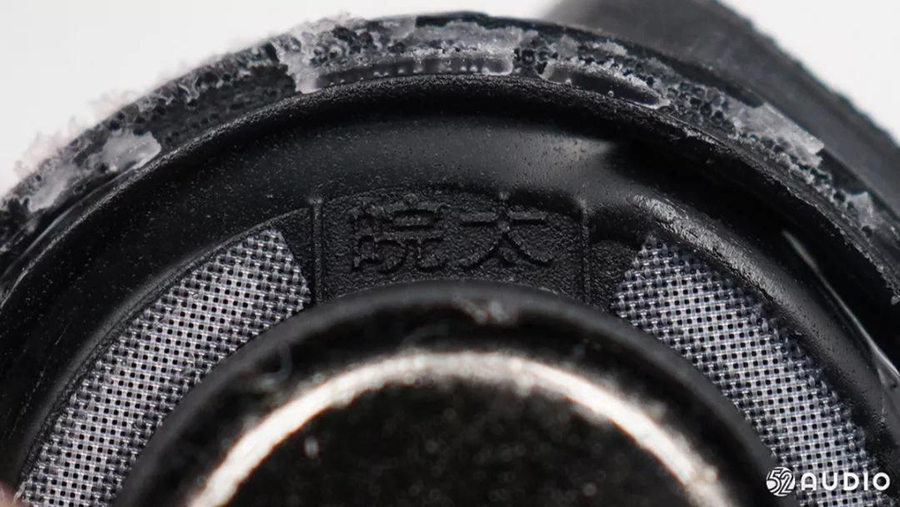

單元支架上有“皖太”字樣。

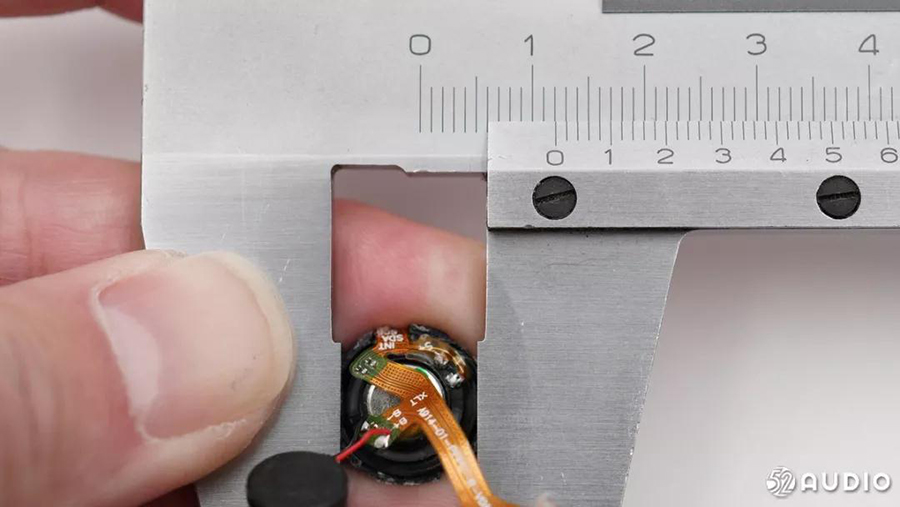

揚聲器直徑12mm。

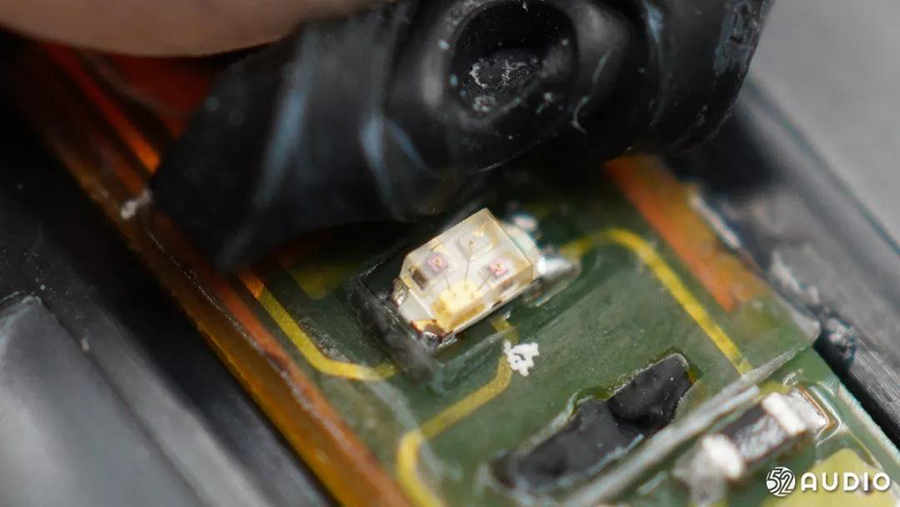

紅外線距離傳感器特寫。
充電觸點和MEMS硅麥采用膠封固定。

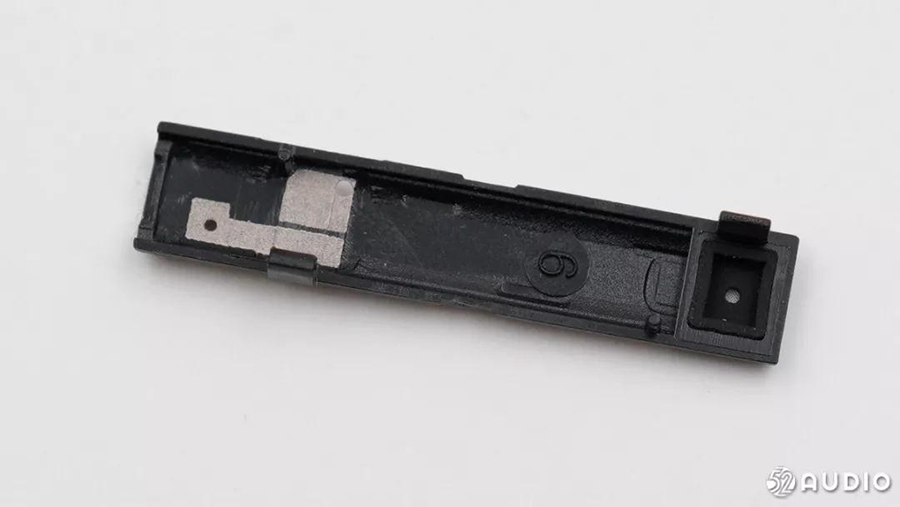

取下藍牙天線蓋板。
藍牙天線內側連接到主板觸點上。
觸摸觸點。
藍牙天線觸點。

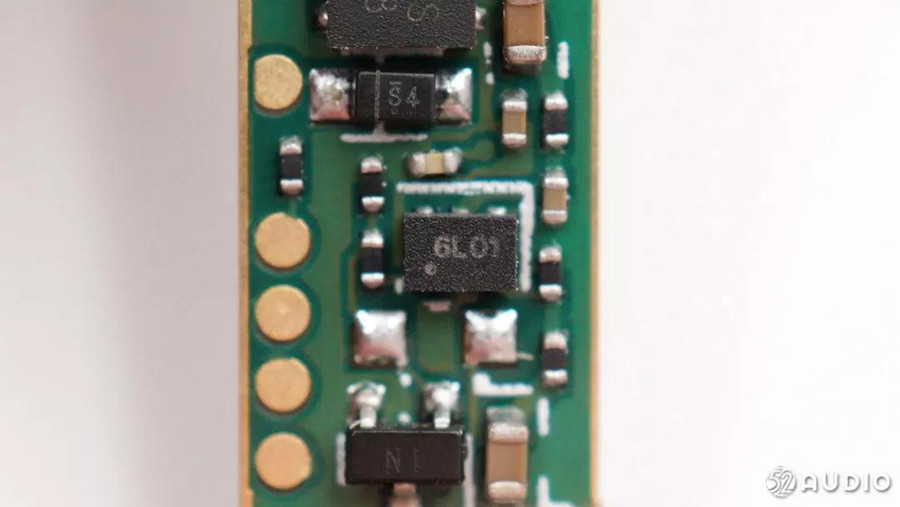

絲印 6L01的IC。

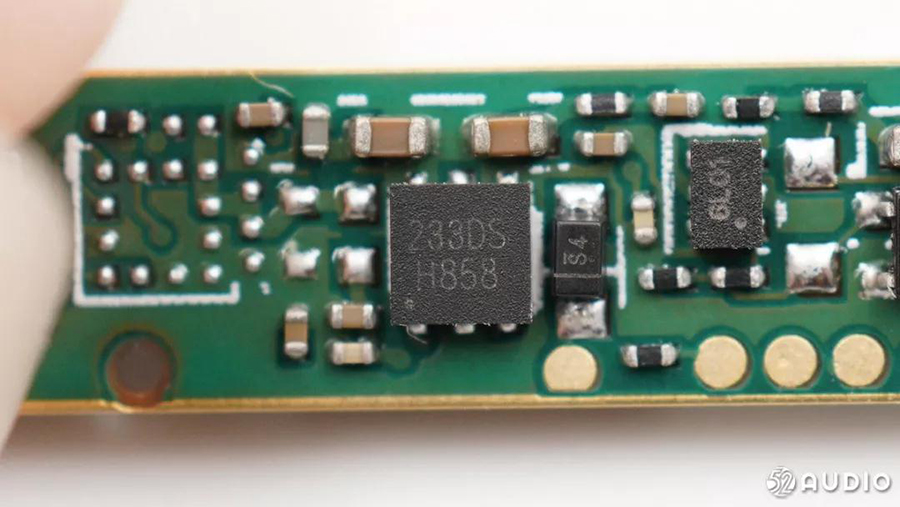

絲印 233DS的觸摸IC，響應觸摸操作。
絲印9j24的IC。

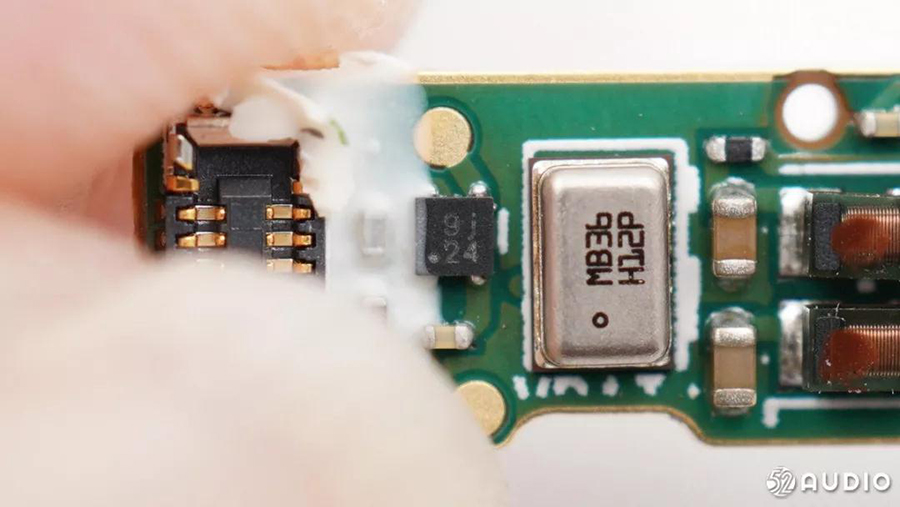

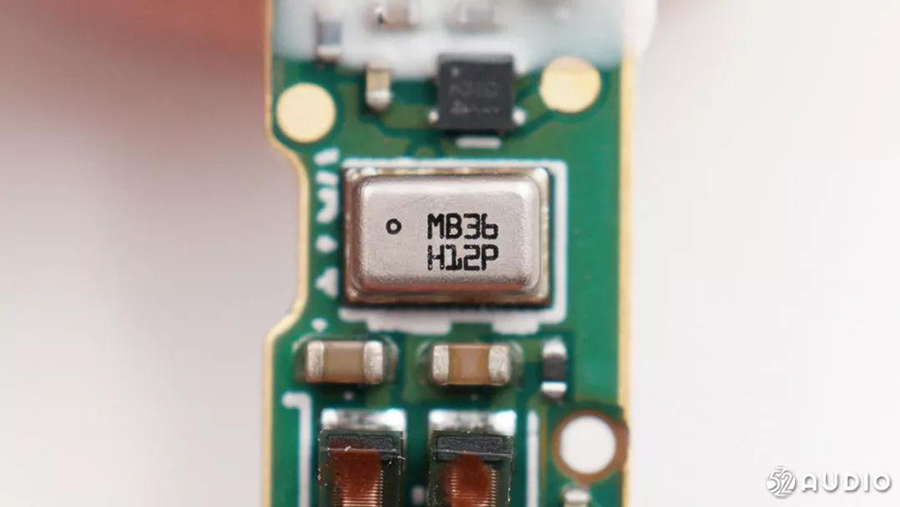

絲印 MB36 H12P的MEMS硅麥。

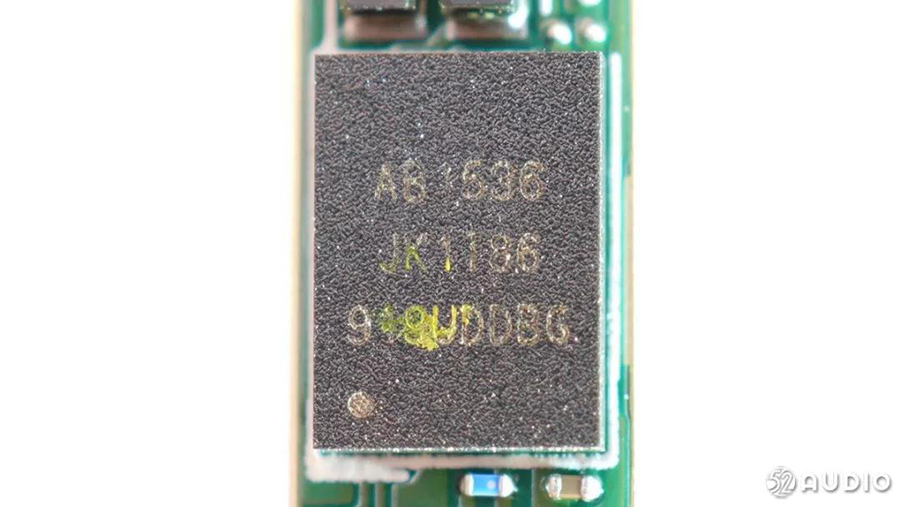

主控芯片為絡達 AB1536，支持藍牙5.0，支持絡達的MCSync連接方式，連線更穩定，減少斷音跳音，支撐高解析音頻碼流，低延時，兩耳耗電更平衡。
據我愛音頻網拆解了解到，市面上包括SONY索尼、漫步者、惠威、飛利浦等20余款TWS耳機均大量采用絡達方案。

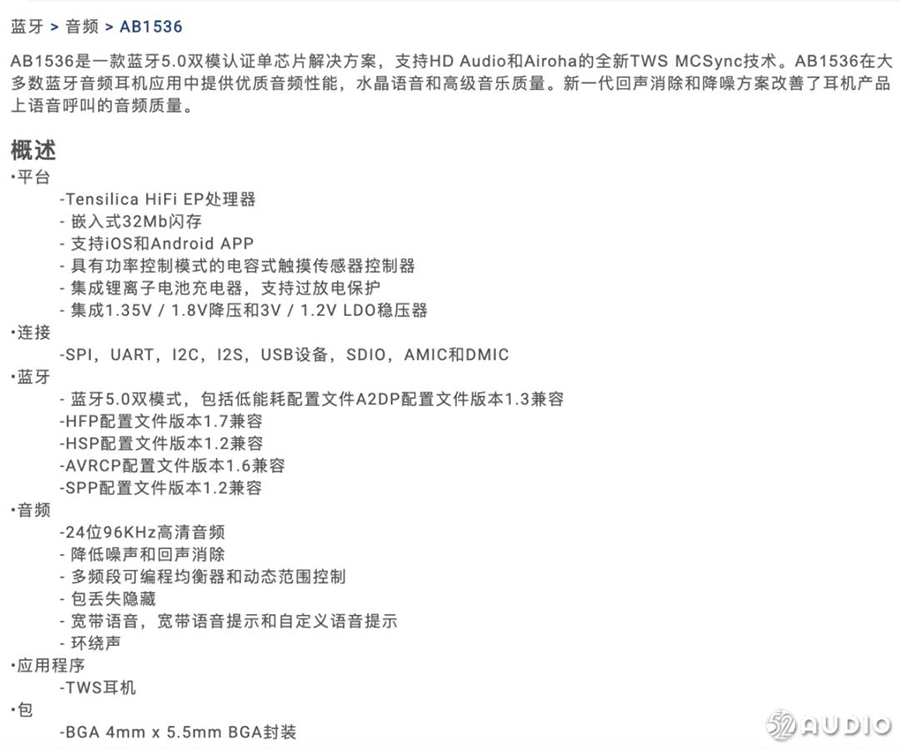

絡達 AB1536 資料。

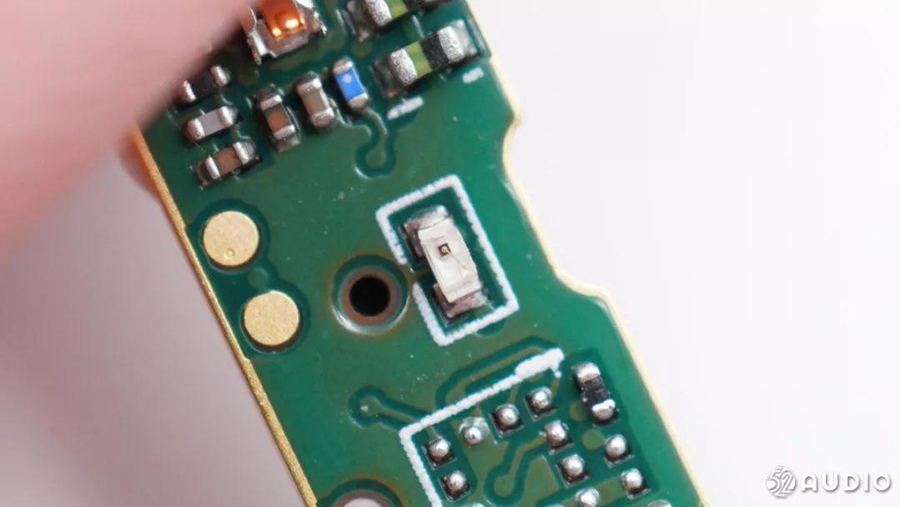

指示燈和麥克風開孔特寫。

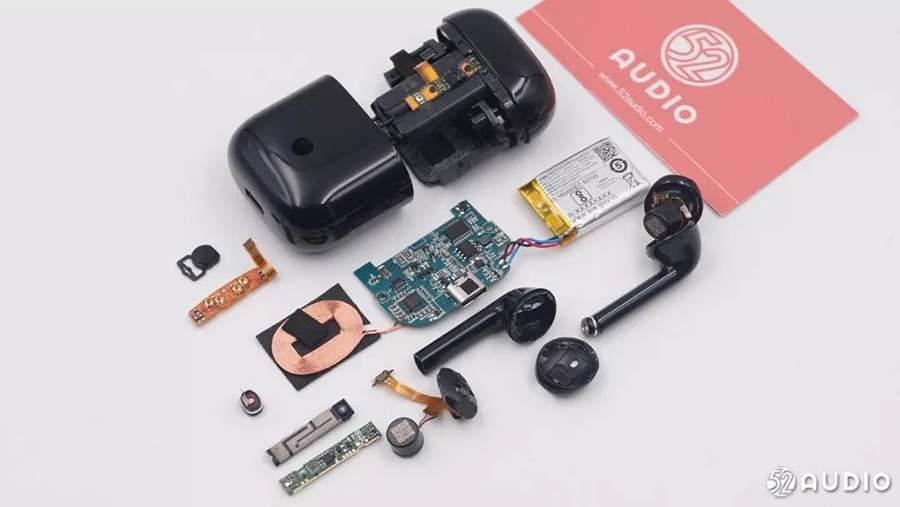

realme Buds Air 幻耳 拆解全家福。
我愛音頻網總結
realme Buds Air 幻耳的充電盒和耳機都是類AirPods設計，外觀上沒有什么特別的地方。不過在內部電路設計上又具有自己的特色，比如充電盒將按鍵排線和充電小板分開，通過排線與主板相連；耳機的電池和揚聲器都焊接在排線上；耳機主板上的藍牙天線蓋板可以起到保護電路的作用。
充電盒采用國產的酷珀微CP2021全集成無線充電接收IC；耳機內定制的“R1芯片”其實是絡達AB1536芯片，支持藍牙5.0和絡達的MCSync技術；耳機內置新余贛鋒GF“扣式+”電池最新型號GF8667，可以節省耳機的裝配空間。
